Методических рекомендаций по ремонту цементобетонных покрытий автомобильных дорог и распространяется на асфальтобетонные и цементобетонные покрытия эксплуатируемых автомобильных дорог. ОДМ содержит рекомендации по технологиям ремонта (санации) трещин и швов на основе обобщения отечественного и зарубежного опыта использования новых материалов и оборудования с целью повышения срока службы дорожных конструкций.
Методические рекомендации предназначены для органов управления дорожным хозяйством и организаций, выполняющих заливку трещин на асфальтобетонных и цементобетонных покрытиях, восстановление и заполнение деформационных швов, устранение сколов и обломов плит цементобетонных покрытий в соответствии с Классификацией работ по капитальному ремонту, ремонту и содержанию автомобильных дорог, утвержденной приказом Минтранса России № 402 от 16.11.2012 г.
Методические рекомендации предназначены для органов управления дорожным хозяйством и организаций, выполняющих заливку трещин на асфальтобетонных и цементобетонных покрытиях, восстановление и заполнение деформационных швов, устранение сколов и обломов плит цементобетонных покрытий в соответствии с Классификацией работ по капитальному ремонту, ремонту и содержанию автомобильных дорог, утвержденной приказом Минтранса России № 402 от 16.11.2012 г.
Классификация и типовые расчетные схемы трещин
Трещины относятся к наиболее распространенным дефектам асфальтобетонных и цементобетонных покрытий. По причинам образования принято различать технологические и эксплуатационные трещины.
В асфальтобетонных покрытиях технологические трещины образуются чаще всего из-за некачественного сопряжения горячей и холодной полосы укладки (на стыке полос) при устройстве верхнего слоя.
К появлению технологических трещин в цементобетонных покрытиях приводят несвоевременная нарезка деформационных швов, неправильный уход за твердением цементобетона и другие нарушения правил производства работ предусмотренных СП 78.13330.
Эксплуатационные трещины в дорожном покрытии образуются от растягивающих напряжений в результате комплексного воздействия внешних силовых факторов. Обычно выделяют три вида трещин по основным причинам их образования: температурные, усталостные и отраженные. Типовые расчетные схемы образования трещин приведены в приложении А.
Температурные трещины возникают в результате охлаждения и сопротивления покрытия температурной усадке. По вертикали эти трещины развиваются сверху вниз, от поверхности покрытия к основанию.
Усталостные трещины, возникающие при изгибе монолитного слоя от многократных транспортных нагрузок, развиваются снизу вверх от подошвы к поверхности покрытия.
Отраженные трещины копируют швы или трещины жестких трещиновато-блочных оснований и являются наиболее характерными для асфальтобетонных покрытий.
По расположению в дорожном полотне трещины подразделяются на поперечные, продольные и диагональные.
Продольные и поперечные трещины, расположенные на расстоянии свыше 4 метров друг от друга считаются одиночными.
Взаимопересекающиеся поперечные, продольные и диагональные трещины, делящие поверхность покрытия на многоугольники со сторонами 0,5-1,0 м и менее, относятся к сетке трещин. Сетка трещин с мелкими ячейками размером сторон порядка 10-20 см может образовываться на полосах наката в тонких покрытиях расположенных на недостаточно прочном основании, особенно на участках оттаивания переувлажненного грунта в весенний период и в период пучинообразования.
По ширине раскрытия трещины подразделяются на узкие до 5 мм, средние – 5-10 мм и широкие – 10-30 мм. Ширина раскрытия зависит от температуры окружающего воздуха и расстояния между трещинами.
Узкие трещины в зависимости от распространения по толщине покрытия могут быть поверхностными и сквозными.
Выбор оптимальных ремонтных мероприятий зависит от характера, вида и объема повреждений, в частности от степени разветвленности трещин и состояния материала в прилегающих к ним зонах.
Санация трещин отличается от других ремонтных мероприятий, таких как ремонт поверхности покрытия (поверхностная обработка, устройство защитного слоя и т.п.) и ямочного ремонта, приуроченного к зонам трещин. Ремонт поверхности проводится, как правило, в целях герметизации всей поверхности покрытия. Ямочный ремонт предназначен для покрытий, имеющих небольшое или умеренное количество трещин с разветвлениями и высокой степенью разрушения кромок. Санация трещин используется в основном там, где трещины имеют среднюю плотность при отсутствии или незначительном разрушении кромок.
В зависимости от ширины раскрытия трещины подразделяют на рабочие (активные) и нерабочие (не активные). К рабочим трещинам относятся трещины с шириной раскрытия 2 мм и более, а к нерабочим - с шириной раскрытия менее 2 мм. Поперечные и диагональные трещины, расположенные на расстоянии более чем 8 м друг от друга, как правило, являются рабочими. Продольные и близко расположенные друг к другу поперечные трещины обычно относятся к нерабочим.
– коэффициент температурной усадки материала покрытия, °С-1 (для цементобетона в пределах от 9,0·10-6 до 10,8·10-6, для высокоплотных и плотных асфальтобетонов от 2,1·10-5 до 3,3·10-5 соответственно);
– разность между температурой воздуха в период устройства покрытия и минимальной температурой покрытия в зимний период эксплуатации, °С;

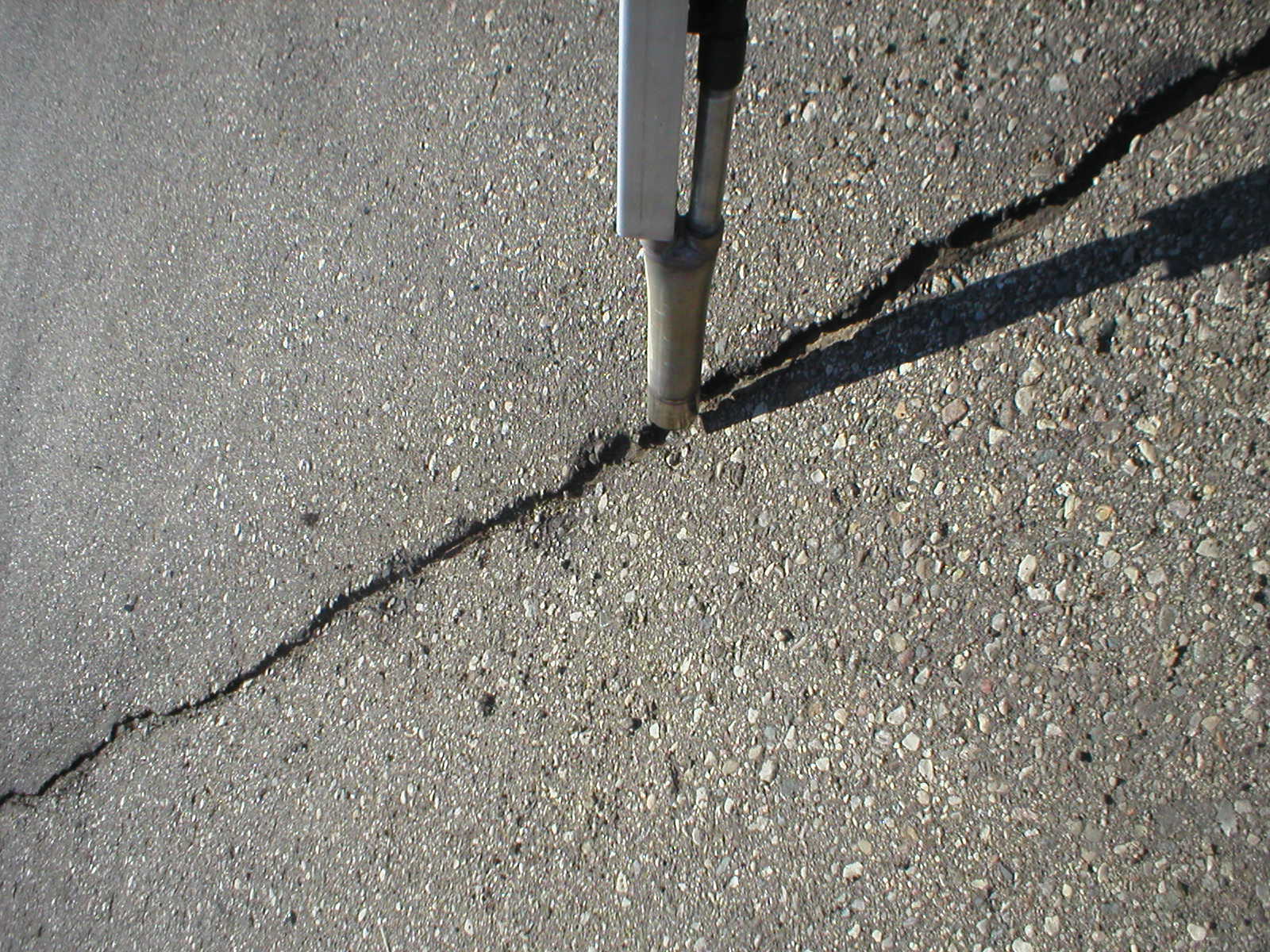

Средние и широкие трещины изначально должны быть оценены на предмет разрушения кромок и в случае, если трещина имеет разрушенные кромки, технология ремонта должна начинаться, как правило, с операции ее разделки. Способ санации трещин и состав применяемого оборудования следует назначать также с учетом ширины, причин образования и степени разрушения кромок трещин.
