Заделку трещин на поверхности асфальтобетонных слоев уложенных на цементобетонное покрытие начинают, как правило, весной в сухую и теплую погоду при температуре воздуха не ниже 5°С, когда перепад температур в течение суток невелик и величина раскрытия трещин стабилизировалась.
Эксплуатационные трещины в дорожном покрытии образуются от растягивающих напряжений в результате комплексного воздействия внешних силовых факторов. Обычно выделяют три вида трещин по основным причинам их образования: температурные, усталостные и отраженные.
Температурные трещины возникают в результате охлаждения и сопротивления покрытия температурной усадке. По вертикали эти трещины развиваются сверху вниз, от поверхности покрытия к основанию.
Усталостные трещины, возникающие при изгибе монолитного слоя от многократных транспортных нагрузок, развиваются снизу вверх от подошвы к поверхности покрытия.
Отраженные трещины копируют швы или трещины цементобетонных покрытий и являются наиболее характерными для асфальтобетонных слоев, уложенных на цементобетонное покрытие. При понижении температуры происходит деформация цементобетонного покрытия в виде укорочения плит. В результате швы или трещины цементобетонного покрытия расширяются, что приводит к растяжению и разрыву вышележащих слоев асфальтобетона с образованием отраженных трещин. К этим растягивающим напряжениям добавляются еще собственные растягивающие напряжения от понижения температуры асфальтобетона. Это циклический по времени процесс, приводящий к разрушению асфальтобетонного покрытия.
По ширине трещины классифицируются на узкие (до 5 мм), средние (5-10 мм) и широкие (10-30 мм). Такая классификация характерна для температурных и усталостных трещин. Для отраженных трещин этот подход некорректен, из-за наличия температурных деформаций нижележащего цементобетонного покрытия вызывающего перемещение кромок трещины в зависимости от температуры, длины цементобетонной плиты, толщины асфальтобетонного покрытия и других факторов.
В зависимости от ширины и вида трещин выбирают технологию их ремонта и состав применяемого оборудования. Основной задачей при ремонте трещин является предотвращение проникновения через них воды в нижележащие слои дорожной одежды. Гидроизоляция трещин достигается за счет их герметизации специальными мастиками и ремонтными смесями.
При выборе мастик необходимо ориентироваться на их основные физико-механические показатели. Одним из важнейших показателей для выбора мастик является адгезионная прочность, требования к которой должны соответствовать ГОСТ 32870-2014

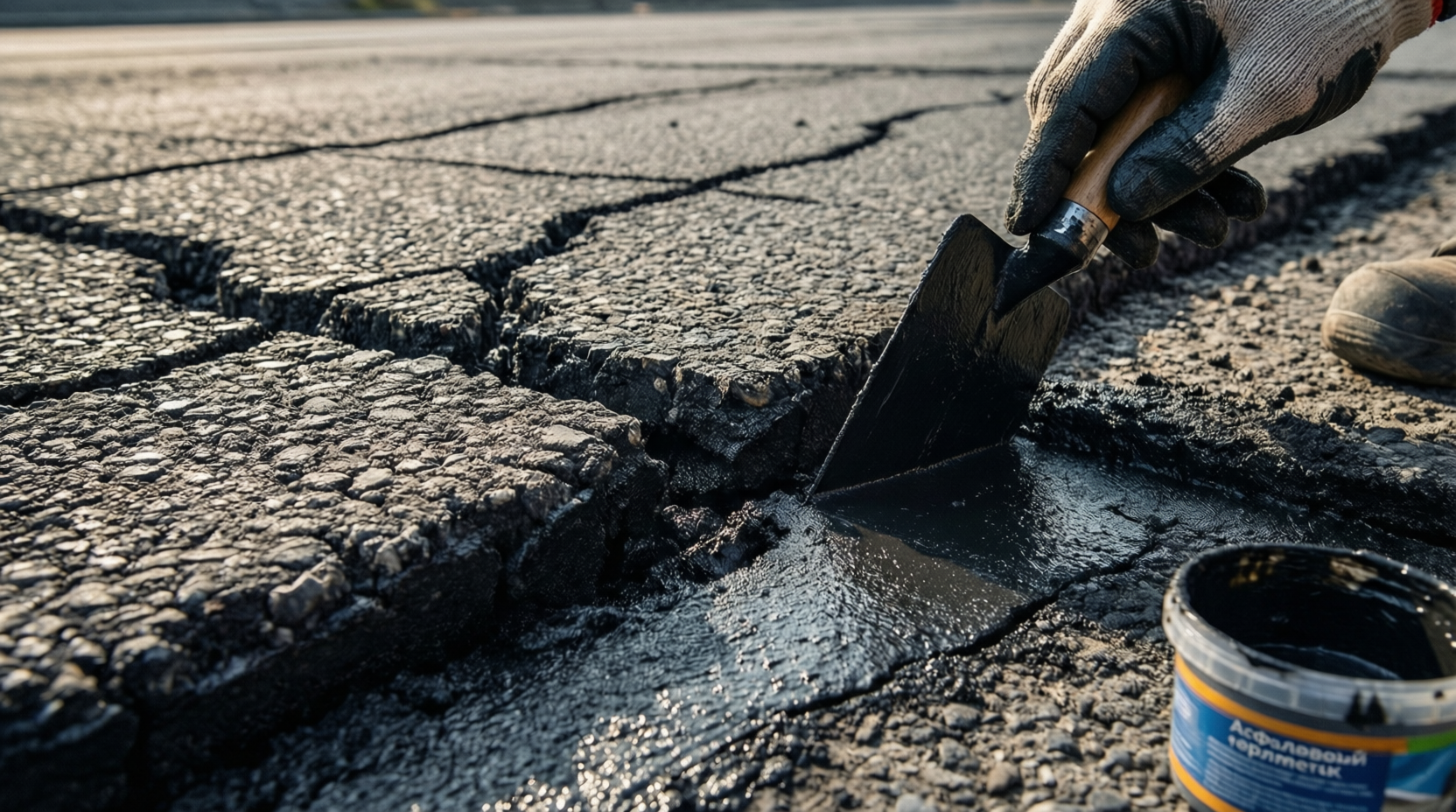

Герметизация узких температурных или усталостных трещин на поверхности асфальтобетонных слоев, уложенных на цементобетонное покрытие, не требует сложных технологических операций. Трещины очищают продувкой сжатым воздухом, просушивают, прогревают и заполняют битумной эмульсией или мастикой с высокой проникающей способностью.
На тонкие температурные или усталостные трещины (2-5 мм) можно наносить разогретую полимер-битумную мастику в виде ленты, препятствующей выкрашиванию покрытия у кромок трещины. Ее разглаживают специальным нагревательным утюжком (башмаком) и посыпают фракционированным песком. Покрытие в зоне трещины предварительно подсушивают нагретой струей сжатого воздуха.
В случае если трещина имеет разрушенные кромки, технология ремонта должна начинаться с операции ее разделки, то есть искусственного расширения верхней части трещины с образованием камеры, в которой обеспечивается оптимальная работа герметизирующего материала на растяжение в период раскрытия трещины.
Ширина камеры должна быть не меньше зоны разрушения кромок трещины. Для создания наилучших условий работы герметика в камере соотношение ширины и глубины камеры обычно принимается как 1:1. Кроме того, при определении геометрических размеров камеры необходимо учитывать максимально возможное раскрытие трещины и относительное удлинение используемого герметизирующего материала. Обычно ширина камеры находится в пределах 12-20 мм.
Если температурную или усталостную трещину разделывают не на всю глубину (толщина растрескавшегося покрытия превышает 10 см), то перед герметизацией на дно камеры в трещину укладывают специальный уплотнительный шнур из эластичного материала термо- и химически стойкого по отношению к герметику и окружающей среде. При использовании для запрессовки уплотнительного шнура необходимо учитывать, что его диаметр должен быть в 1,2-1,3 раза больше ширины камеры разделанной трещины.
Глубину паза после запрессовки уплотнительного шнура (верхнюю свободную часть камеры), принимают в зависимости от свойств герметика.
Вместо уплотнительного шнура может быть также использован слой битуминизированного песка или слой резиновой крошки уложенной на дно камеры, толщиной равной в среднем 1/3 ее глубины, после чего камера заливается герметиком.
При использовании битуминизированного песка применяется крупный и средний песок, отвечающий требованиям ГОСТ 8736-2014 и ГОСТ 11508-74
Резиновая крошка должна иметь размеры частиц в диапазоне 0,3-0,5 мм и отвечать требованиям.
В зависимости от температуры липкости и устойчивости герметика к износу под воздействием колес автомобилей его заливку следует производить с недоливом, заподлицо или с образованием пластыря на поверхности покрытия.
В случае когда кромки температурной или усталостной трещины не подвергались разрушению и имеется возможность качественно загерметизировать трещину без ее разделки, данную операцию можно исключить из технологического процесса.
Важнейшим условием обеспечения качества герметизации трещин является наличие хорошего сцепления герметика со стенками неразделанной трещины или отфрезерованной камеры. В связи с чем большое внимание уделяется проведению подготовительных работ по очистке и просушке трещины. Для улучшения адгезии производят подгрунтовку стенок отфрезерованной камеры праймером - маловязкой пленкообразующей (склеивающей) жидкостью.
Основной технологической операцией при ремонте температурных или усталостных трещин является их заполнение горячей мастикой. Мастика предварительно нагревается до температуры 150-180°С, после чего подается в устроенную камеру или непосредственно в полость трещины. При этом, в зависимости от применяемого оборудования, можно произвести герметизацию либо самой трещины, либо одновременно с заполнением мастикой устроить на поверхности покрытия в зоне трещины пластырь. Такой пластырь шириной 6-10 см и толщиной 1 мм позволяет укрепить кромки трещины и предотвратить их разрушение.
Герметизацию с пластырем целесообразно применять для трещин с существенным разрушением кромок (10-50% длины трещины), т.к. при этом происходит залечивание дефектов на поверхности покрытия в зоне трещины.
Метод санации средних и широких температурных или усталостных трещин асфальтобетонных слоев уложенных на цементобетон делится на пять этапов:
1. Разделка трещин. При этом применяют специальные - раздельщики трещин. Для исключения повреждения кромок при разделке трещины в асфальтобетонном покрытии необходимо при выборе режущего инструмента учитывать состав асфальтобетона. При крупности зерен щебня 20 мм и более рекомендуется использовать алмазный инструмент, а при крупности заполнителя до 20 мм могут быть использованы фрезы с твердосплавной наплавкой.
2. Удаление разрушенного асфальтобетона. Для этого используется компрессор высокой производительности. Для тщательной очистки как от пыли появившейся в результате разделки, так и для удаления отложений оставшихся в глубине трещины.
3. Просушивание и прогрев. Разделанная полость трещины просушивается и прогревается, так называемым, тепловым копьём.
Параметром для прекращения прогрева служит появление на стенках трещины растопленного битума. Ни в коем случае нельзя перегревать трещину, выжигание битума приведёт к резкому понижению адгезии и дальнейшему разрушению покрытия вокруг трещины.
В этой связи прогрев трещины горелками с открытым пламенем недопустим.
4. Заполнение полости трещины герметиком. В очищенную, просушенную и разогретую полость разделанной трещины немедленно подаётся битумная мастика из плавильно-заливочной машины.
Современные заливщики в общем виде представляют собой обогреваемый бак, установленный на раме, оснащенной колесным ходом. Обогрев может осуществляться за счет масляного теплоносителя, газом или горелкой с дизельным топливом. Герметизирующий материал загружается в бак, где нагревается до рабочей температуры, а затем с помощью насоса по термостойким шлангам подается в подготовленную трещину.
Непосредственно герметизация трещин осуществляется через различные сопла, размер которых зависит от ширины заполняемой трещины. При необходимости заливочное сопло может оснащаться башмаками для устройства на поверхности покрытия в зоне трещины мастичного пластыря.
Для понижения динамической нагрузки на шов, и снижения прилипания герметика к колесу проезжающего автомобиля необходимо заполнять только внутреннюю полость трещины без пролива на края.
5. Присыпка. Немедленно после заполнения трещины герметиком, сверху засыпается место ремонта песком или смесью мелкого щебня с минеральным порошком.
Для присыпки используется специальное оборудование - распределитель. Оборудование представляет собой бункер, установленный на три колеса. Причем, переднее, рояльное колесо позволяет двигаться точно по направлению трещины, а на оси задних колес внутри бункера смонтирован дозировочный валик. Распределитель перемещается вручную вдоль загерметизированной трещины, сразу же за заливщиком, при этом колеса приводят во вращение валик, дозирующий дробленый песок или мелкий щебень на поверхность мастики, залитой в трещину.
Присыпка служит для восстановления общей текстуры и шероховатости покрытия, предотвращает налипание мастики на колеса автомобиля, снижает текучесть герметика сразу после заполнения трещины.
При проведении работ по санации трещин необходимо обеспечивать непрерывность технологического процесса. Допустимые разрывы по времени между отдельными технологическими операциями не должны превышать следующих значений: 1 - разделка трещины - до 3 часов; 2 - очистка трещины - до 1 часа; 3 - прогрев боковых стенок трещины - до 0,5 мин; 4 - герметизация трещины - до 10 мин; 5 - присыпка поверхности герметика песком или мелким щебнем с минеральным порошком.
Технология санации трещин реализуется комплектом оборудования, состоящим из:
- раздельщика трещин с алмазным инструментом при крупности заполнителя дорожного покрытия свыше 20 мм, при крупности заполнителя до 20 мм используются фрезы с твердосплавной наплавкой;
- механической щетки или колесного трактора с навесной щеткой (в случае, когда необходимо произвести санацию достаточно широких и сильно загрязненных трещин, их очистку можно производить дисковыми щетками с металлическим ворсом, щетки с диском диаметром 300 мм и толщиной 6, 8, 10 или 12 мм, толщина должна быть на 2-4 мм меньше ширины очищаемой трещины);
- компрессора;
- газогенераторной установки или теплового копья. Принцип работы теплового копья основан на том, что сжатый воздух от компрессора производительностью 2,5-5,0 м
/мин с давлением 3,5-12 кг/см
смешивается с природным газом и в виде газовоздушной смеси поступает в камеру сгорания, где поджигается. Нагретый до температуры 200-1300°С воздух через форсунку со скоростью 400-600 м/сек подается в зону обрабатываемой трещины. Расход газа при этом составляет 3-6 кг/час. Высокоскоростной поток сжатого воздуха, кроме прогрева, эффективно очищает полость самой трещины и, кроме того, вырывает отдельные разрушенные частицы покрытия из зоны, прилегающей к трещине;
- плавильно-заливочной машины, смонтированной на автомобильном шасси;
- оборудования для присыпки загерметизированной трещины.
При ремонте отраженных трещин, в первую очередь необходимо установить принадлежность ремонтируемой трещины к отраженному типу. Визуально отраженные трещины легко отличить от температурных и усталостных, так как они проходят над швами нижележащего цементобетонного покрытия как бы "копируя" их.
В случае, если имеются трещины в самом цементобетоне, то на поверхности асфальтобетонного слоя такие отраженные трещины могут быть установлены с помощью георадарного обследования.
Одним из способов ремонта отраженных трещин является искусственное расширение ее верхней части с образованием камеры, шириной учитывающей максимально возможное раскрытие трещины (как правило, не менее 1 см) и относительное удлинение используемого герметизирующего материала.
Технология производства ремонтных работ такого вида рассмотрена.
Другим способом является ремонт отраженных трещин с использованием армирующих геосеток в сочетании со сплошными неткаными геотекстилями. При этом геосетка включается в работу на растяжение при изгибе, предотвращая раскрытие трещины, а геотекстиль выполняет роль демпфирующей прослойки, воспринимающей напряжения, возникающие в зоне трещины при температурных перемещениях цементобетонных плит.
Эксплуатационные трещины в дорожном покрытии образуются от растягивающих напряжений в результате комплексного воздействия внешних силовых факторов. Обычно выделяют три вида трещин по основным причинам их образования: температурные, усталостные и отраженные.
Температурные трещины возникают в результате охлаждения и сопротивления покрытия температурной усадке. По вертикали эти трещины развиваются сверху вниз, от поверхности покрытия к основанию.
Усталостные трещины, возникающие при изгибе монолитного слоя от многократных транспортных нагрузок, развиваются снизу вверх от подошвы к поверхности покрытия.
Отраженные трещины копируют швы или трещины цементобетонных покрытий и являются наиболее характерными для асфальтобетонных слоев, уложенных на цементобетонное покрытие. При понижении температуры происходит деформация цементобетонного покрытия в виде укорочения плит. В результате швы или трещины цементобетонного покрытия расширяются, что приводит к растяжению и разрыву вышележащих слоев асфальтобетона с образованием отраженных трещин. К этим растягивающим напряжениям добавляются еще собственные растягивающие напряжения от понижения температуры асфальтобетона. Это циклический по времени процесс, приводящий к разрушению асфальтобетонного покрытия.
По ширине трещины классифицируются на узкие (до 5 мм), средние (5-10 мм) и широкие (10-30 мм). Такая классификация характерна для температурных и усталостных трещин. Для отраженных трещин этот подход некорректен, из-за наличия температурных деформаций нижележащего цементобетонного покрытия вызывающего перемещение кромок трещины в зависимости от температуры, длины цементобетонной плиты, толщины асфальтобетонного покрытия и других факторов.
В зависимости от ширины и вида трещин выбирают технологию их ремонта и состав применяемого оборудования. Основной задачей при ремонте трещин является предотвращение проникновения через них воды в нижележащие слои дорожной одежды. Гидроизоляция трещин достигается за счет их герметизации специальными мастиками и ремонтными смесями.
При выборе мастик необходимо ориентироваться на их основные физико-механические показатели. Одним из важнейших показателей для выбора мастик является адгезионная прочность, требования к которой должны соответствовать ГОСТ 32870-2014
Герметизация узких температурных или усталостных трещин на поверхности асфальтобетонных слоев, уложенных на цементобетонное покрытие, не требует сложных технологических операций. Трещины очищают продувкой сжатым воздухом, просушивают, прогревают и заполняют битумной эмульсией или мастикой с высокой проникающей способностью.
На тонкие температурные или усталостные трещины (2-5 мм) можно наносить разогретую полимер-битумную мастику в виде ленты, препятствующей выкрашиванию покрытия у кромок трещины. Ее разглаживают специальным нагревательным утюжком (башмаком) и посыпают фракционированным песком. Покрытие в зоне трещины предварительно подсушивают нагретой струей сжатого воздуха.
В случае если трещина имеет разрушенные кромки, технология ремонта должна начинаться с операции ее разделки, то есть искусственного расширения верхней части трещины с образованием камеры, в которой обеспечивается оптимальная работа герметизирующего материала на растяжение в период раскрытия трещины.
Ширина камеры должна быть не меньше зоны разрушения кромок трещины. Для создания наилучших условий работы герметика в камере соотношение ширины и глубины камеры обычно принимается как 1:1. Кроме того, при определении геометрических размеров камеры необходимо учитывать максимально возможное раскрытие трещины и относительное удлинение используемого герметизирующего материала. Обычно ширина камеры находится в пределах 12-20 мм.
Если температурную или усталостную трещину разделывают не на всю глубину (толщина растрескавшегося покрытия превышает 10 см), то перед герметизацией на дно камеры в трещину укладывают специальный уплотнительный шнур из эластичного материала термо- и химически стойкого по отношению к герметику и окружающей среде. При использовании для запрессовки уплотнительного шнура необходимо учитывать, что его диаметр должен быть в 1,2-1,3 раза больше ширины камеры разделанной трещины.
Глубину паза после запрессовки уплотнительного шнура (верхнюю свободную часть камеры), принимают в зависимости от свойств герметика.
Вместо уплотнительного шнура может быть также использован слой битуминизированного песка или слой резиновой крошки уложенной на дно камеры, толщиной равной в среднем 1/3 ее глубины, после чего камера заливается герметиком.
При использовании битуминизированного песка применяется крупный и средний песок, отвечающий требованиям ГОСТ 8736-2014 и ГОСТ 11508-74
Резиновая крошка должна иметь размеры частиц в диапазоне 0,3-0,5 мм и отвечать требованиям.
В зависимости от температуры липкости и устойчивости герметика к износу под воздействием колес автомобилей его заливку следует производить с недоливом, заподлицо или с образованием пластыря на поверхности покрытия.
В случае когда кромки температурной или усталостной трещины не подвергались разрушению и имеется возможность качественно загерметизировать трещину без ее разделки, данную операцию можно исключить из технологического процесса.
Важнейшим условием обеспечения качества герметизации трещин является наличие хорошего сцепления герметика со стенками неразделанной трещины или отфрезерованной камеры. В связи с чем большое внимание уделяется проведению подготовительных работ по очистке и просушке трещины. Для улучшения адгезии производят подгрунтовку стенок отфрезерованной камеры праймером - маловязкой пленкообразующей (склеивающей) жидкостью.
Основной технологической операцией при ремонте температурных или усталостных трещин является их заполнение горячей мастикой. Мастика предварительно нагревается до температуры 150-180°С, после чего подается в устроенную камеру или непосредственно в полость трещины. При этом, в зависимости от применяемого оборудования, можно произвести герметизацию либо самой трещины, либо одновременно с заполнением мастикой устроить на поверхности покрытия в зоне трещины пластырь. Такой пластырь шириной 6-10 см и толщиной 1 мм позволяет укрепить кромки трещины и предотвратить их разрушение.
Герметизацию с пластырем целесообразно применять для трещин с существенным разрушением кромок (10-50% длины трещины), т.к. при этом происходит залечивание дефектов на поверхности покрытия в зоне трещины.
Метод санации средних и широких температурных или усталостных трещин асфальтобетонных слоев уложенных на цементобетон делится на пять этапов:
1. Разделка трещин. При этом применяют специальные - раздельщики трещин. Для исключения повреждения кромок при разделке трещины в асфальтобетонном покрытии необходимо при выборе режущего инструмента учитывать состав асфальтобетона. При крупности зерен щебня 20 мм и более рекомендуется использовать алмазный инструмент, а при крупности заполнителя до 20 мм могут быть использованы фрезы с твердосплавной наплавкой.
2. Удаление разрушенного асфальтобетона. Для этого используется компрессор высокой производительности. Для тщательной очистки как от пыли появившейся в результате разделки, так и для удаления отложений оставшихся в глубине трещины.
3. Просушивание и прогрев. Разделанная полость трещины просушивается и прогревается, так называемым, тепловым копьём.
Параметром для прекращения прогрева служит появление на стенках трещины растопленного битума. Ни в коем случае нельзя перегревать трещину, выжигание битума приведёт к резкому понижению адгезии и дальнейшему разрушению покрытия вокруг трещины.
В этой связи прогрев трещины горелками с открытым пламенем недопустим.
4. Заполнение полости трещины герметиком. В очищенную, просушенную и разогретую полость разделанной трещины немедленно подаётся битумная мастика из плавильно-заливочной машины.
Современные заливщики в общем виде представляют собой обогреваемый бак, установленный на раме, оснащенной колесным ходом. Обогрев может осуществляться за счет масляного теплоносителя, газом или горелкой с дизельным топливом. Герметизирующий материал загружается в бак, где нагревается до рабочей температуры, а затем с помощью насоса по термостойким шлангам подается в подготовленную трещину.
Непосредственно герметизация трещин осуществляется через различные сопла, размер которых зависит от ширины заполняемой трещины. При необходимости заливочное сопло может оснащаться башмаками для устройства на поверхности покрытия в зоне трещины мастичного пластыря.
Для понижения динамической нагрузки на шов, и снижения прилипания герметика к колесу проезжающего автомобиля необходимо заполнять только внутреннюю полость трещины без пролива на края.
5. Присыпка. Немедленно после заполнения трещины герметиком, сверху засыпается место ремонта песком или смесью мелкого щебня с минеральным порошком.
Для присыпки используется специальное оборудование - распределитель. Оборудование представляет собой бункер, установленный на три колеса. Причем, переднее, рояльное колесо позволяет двигаться точно по направлению трещины, а на оси задних колес внутри бункера смонтирован дозировочный валик. Распределитель перемещается вручную вдоль загерметизированной трещины, сразу же за заливщиком, при этом колеса приводят во вращение валик, дозирующий дробленый песок или мелкий щебень на поверхность мастики, залитой в трещину.
Присыпка служит для восстановления общей текстуры и шероховатости покрытия, предотвращает налипание мастики на колеса автомобиля, снижает текучесть герметика сразу после заполнения трещины.
При проведении работ по санации трещин необходимо обеспечивать непрерывность технологического процесса. Допустимые разрывы по времени между отдельными технологическими операциями не должны превышать следующих значений: 1 - разделка трещины - до 3 часов; 2 - очистка трещины - до 1 часа; 3 - прогрев боковых стенок трещины - до 0,5 мин; 4 - герметизация трещины - до 10 мин; 5 - присыпка поверхности герметика песком или мелким щебнем с минеральным порошком.
Технология санации трещин реализуется комплектом оборудования, состоящим из:
- раздельщика трещин с алмазным инструментом при крупности заполнителя дорожного покрытия свыше 20 мм, при крупности заполнителя до 20 мм используются фрезы с твердосплавной наплавкой;
- механической щетки или колесного трактора с навесной щеткой (в случае, когда необходимо произвести санацию достаточно широких и сильно загрязненных трещин, их очистку можно производить дисковыми щетками с металлическим ворсом, щетки с диском диаметром 300 мм и толщиной 6, 8, 10 или 12 мм, толщина должна быть на 2-4 мм меньше ширины очищаемой трещины);
- компрессора;
- газогенераторной установки или теплового копья. Принцип работы теплового копья основан на том, что сжатый воздух от компрессора производительностью 2,5-5,0 м
/мин с давлением 3,5-12 кг/см
смешивается с природным газом и в виде газовоздушной смеси поступает в камеру сгорания, где поджигается. Нагретый до температуры 200-1300°С воздух через форсунку со скоростью 400-600 м/сек подается в зону обрабатываемой трещины. Расход газа при этом составляет 3-6 кг/час. Высокоскоростной поток сжатого воздуха, кроме прогрева, эффективно очищает полость самой трещины и, кроме того, вырывает отдельные разрушенные частицы покрытия из зоны, прилегающей к трещине;
- плавильно-заливочной машины, смонтированной на автомобильном шасси;
- оборудования для присыпки загерметизированной трещины.
При ремонте отраженных трещин, в первую очередь необходимо установить принадлежность ремонтируемой трещины к отраженному типу. Визуально отраженные трещины легко отличить от температурных и усталостных, так как они проходят над швами нижележащего цементобетонного покрытия как бы "копируя" их.
В случае, если имеются трещины в самом цементобетоне, то на поверхности асфальтобетонного слоя такие отраженные трещины могут быть установлены с помощью георадарного обследования.
Одним из способов ремонта отраженных трещин является искусственное расширение ее верхней части с образованием камеры, шириной учитывающей максимально возможное раскрытие трещины (как правило, не менее 1 см) и относительное удлинение используемого герметизирующего материала.
Технология производства ремонтных работ такого вида рассмотрена.
Другим способом является ремонт отраженных трещин с использованием армирующих геосеток в сочетании со сплошными неткаными геотекстилями. При этом геосетка включается в работу на растяжение при изгибе, предотвращая раскрытие трещины, а геотекстиль выполняет роль демпфирующей прослойки, воспринимающей напряжения, возникающие в зоне трещины при температурных перемещениях цементобетонных плит.
К геосетке предъявляют следующие требования: она должна обладать высокой термостойкостью, низкой ползучестью при достаточно высоких температурах укладки асфальтобетонной смеси (120-160°С) и хорошей адгезией к битуму. Размеры ячеек принимаются в зависимости от состава асфальтобетонной смеси и обеспечения хорошего сцепления между слоями покрытия (порядка 30-40 мм при применении горячих асфальтобетонных смесей на вязких битумах).
К нетканой прослойке из геотекстиля предъявляют следующие требования: плотность прослойки должна быть не более 150-200 г/м, прочность на разрыв 8-9 кН/м, относительное удлинение при разрыве 50-60%.
Ремонт отраженных трещин с использованием армирующих геосеток в сочетании с неткаными геотекстилями осуществляется по следующей технологии:
- организация дорожного движения на месте проведения работ, установка ограждений;
- очистка покрытия от пыли и грязи;
- фрезерование существующего асфальтобетонного покрытия в зоне трещины на ширину 30-50 см и на глубину ремонтируемого слоя (но не менее 5 см);
- подгрунтовка фрезерованной поверхности асфальтобетона катионоактивной битумной эмульсии в количестве не менее 1 л/м
в пересчете на битум;
- укладка прослойки геотекстиля на ширину 30 см строго симметрично оси ремонтируемой трещины (при укладке полосы геотекстиля должно обеспечиваться его предварительное натяжение не менее 3%. Полотно вытягивается на 30 см при длине полосы 10 м);
- укладка на слой геотекстиля слоя крупнозернистой асфальтобетонной смеси на ширину фрезерованной трещины с последующим послойным уплотнением толщиной слоев - 5-6 см. При наличии нижних слоев уплотнение производится трамбовкой, верхнего слоя - малогабаритными катками или виброплитами с таким расчетом, чтобы уплотненная поверхность асфальтобетона была заподлицо с существующим покрытием;
- подгрунтовка поверхности уложенного слоя асфальтобетона битумной эмульсией в количестве не менее 0,6 л/м в пересчете на битум на ширину укладки полотна геосетки 150-170 см;
- укладка полотна геосетки строго симметрично оси ремонтируемой трещины;
- повторный розлив вяжущего на всю ширину поверхности покрытия;
- укладка и уплотнение верхнего слоя покрытия из плотной мелкозернистой асфальтобетонной смеси слоем не менее 5-6 см на всю ширину ремонтируемого покрытия.
Одним из способов ремонта отраженных трещин, является их санация с заделкой трещины горячей мелкозернистой асфальтобетонной смесью с битумно-резиновым вяжущим. Это позволяет в значительной степени гасить возникающие напряжения над швами цементобетонного покрытия и поглощать внутренние пластические деформации. Резиновая крошка в составе вяжущего выступает в роли частиц полимерного компонента, которые осуществляют дисперсно-эластичное армирование асфальтобетона.
Асфальтобетонные смеси на битумно-резиновом вяжущем следует проектировать, в зависимости от типа и назначения асфальтобетона, в соответствии с ГОСТ 9128.
Технические требования к композиционным битумно-резиновым вяжущим должны соответствовать установленным требованиям.
Для композиционного битумно-резинового вяжущего в качестве исходных применяют битумы нефтяные дорожные вязкие марок БН, БНД по ГОСТ 22245 и жидкие битумы марок МГ и МГО по ГОСТ 11955.
Используется мелкодисперсная резиновая крошка, которая представляет собой крошку из резин общего назначения, в том числе из резины, получаемой дроблением изношенных автомобильных шин или других резиново-технических изделий. Крошка должна иметь размеры частиц в диапазоне 0,3-0,5 мм и отвечать требованиям.
Технология ремонта отраженных трещин, с использованием горячей мелкозернистой асфальтобетонной смеси с битумно-резиновым вяжущим включает следующие технологические операции:
- разделка трещины;
- механическая очистка трещины;
- продувка трещины сжатым воздухом;
- прогрев боковых стенок трещины, подгрунтовка дна и стенок трещины;
- заделка трещины горячей мелкозернистой асфальтобетонной смесью с битумно-резиновым вяжущим;
- уплотнение асфальтобетонной смеси.
Для уплотнения применяют малогабаритный каток или виброплиту.
Температура асфальтобетонной смеси на битумах БНД 40/60, БНД 60/90, БНД 90/130, БНД 130/200, БНД 200/300 с битумно-резиновым вяжущим в начале уплотнения должна быть не ниже 130-160°С для плотного асфальтобетона типов А и Б и высокоплотного асфальтобетона.
Технологическая последовательность работ, при ремонте выбоин, состоит из следующих операций: очистка асфальтобетонного покрытия от влаги, грязи и пыли на месте проведения работ; разметка границ ремонтных работ прямыми линиями вдоль и поперек оси дороги с захваткой неразрушенного покрытия на 3-5 см (если ремонтируются несколько близко расположенных выбоин, их объединяют одним контуром или картой); вырезка═ вырубка или холодное фрезерование ремонтируемого асфальтобетона по очерченному контуру на всю глубину выбоины═ но не менее толщины слоя асфальтобетона. При этом боковые стенки должны быть вертикальными; очистка дна и стенок места ремонта от мелких кусков═ крошки═ пыли═ грязи и влаги; обработка дна и стенок тонким слоем жидкого (горячего) или разжиженного битума или битумной эмульсии, укладка асфальтобетонной смеси; выравнивание и уплотнение слоя покрытия.
В случае образования сколов в плитах цементобетонного покрытия, образующаяся вследствие этого в перекрывающем асфальтобетонном слое выбоина может быть значительной по глубине (более 20-25 см). Ремонт таких участков необходимо производить с удалением разрушенного слоя асфальтобетона на всю толщину, на ширину поверхности скола цементобетонной плиты. Ремонт скола поверхности цементобетонной плиты должен проводиться в соответствии. После чего производится укладка и уплотнение асфальтобетонной смеси.
Для ямочного ремонта асфальтобетонного слоя уложенного на цементобетонное покрытие, рекомендуется применять преимущественно горячие асфальтобетонные смеси или литой асфальтобетон типов I и II в соответствии с требованиями ГОСТ 9128-2013 и ГОСТ Р 54401-2011 соответственно.
Рекомендуется использовать асфальтобетонные смеси═ соответствующие по показателям прочности═ деформативности и шероховатости асфальтобетону существующего покрытия. Следует использовать горячие мелкозернистые смеси типов Б и В, так как они более технологичны для работы лопатами═ граблями и гладилками на вспомогательных операциях чем многощебенистые смеси типа А.
Для приготовления горячих мелкозернистых асфальтобетонных смесей применяют вязкие дорожные битумы БНД 40/60, БНД 60/90, БНД 90/130, БНД 130/200, БНД 200/300 по ГОСТ 22245, а также модифицированные, полимерно-битумные вяжущие согласно ОСТ 218.010-98.
Для выполнения работ по обрезке кромок используют небольшие фрезерные машины, дисковые пилы, перфораторы.
В зависимости от площади ремонтируемого участка обрезку покрытия выполняют различными способами. Небольшие по площади участки (до 2-3 м) оконтуривают, используя нарезчик швов снабженный специальными тонкими (2-3 мм) алмазными дисками диаметром 300-400 мм. Затем отбойными молотками разбирают покрытие внутри контура. Убирают асфальтобетонную крошку и готовят участок к укладке асфальтобетонной смеси.
При подготовке к ремонту узких длинных выбоин или участков более 2-3 м целесообразно использовать стационарно установленные, прицепные или навесные фрезы срезающие дефектный материал покрытия шириной 200-500 мм на глубину 50-150 мм.
Если же участок большой, то применяют специальные дорожные фрезы высокой производительности с большой шириной срезаемого материала (500-1000 мм) и максимальной глубиной до 200-250 мм.
Подгрунтовку дна и стенок оконтуренной выбоины═ очищенной от мелких кусков и пыли═ тонким слоем жидкого (горячего) или разжиженного битума или битумной эмульсии (расход битума 0═3-0═5 л/м) можно выполнять с использованием: битуморазогревателя передвижного═ автогудронатора═ дорожного ремонтера и т.п.
Эффективны для смазки ремонтируемой выбоины малогабаритные установки (5 л.с.)═ подающие насосом битумную эмульсию в разбрызгивающее сопло ручной удочки со шлангом длиной 3-4 м, установки с подачей эмульсии из бочки ручной помпой.
При малых объемах работ и небольших размерах выбоины подгрунтовку эмульсией можно выполнять из переносных емкостей (10-20 л) с разбрызгиванием сжатым воздухом по принципу пульверизатора.
Укладку асфальтобетонной смеси производят вручную или с использованием малогабаритных асфальтоукладчиков. При укладке смеси вручную, выравнивание асфальтобетонной смеси производят подручными средствами (граблями и гладилками).
Выбоину заполняют асфальтобетонной смесью слоями по 5-6 см с учетом коэффициента запаса на уплотнение. Из средств механизации для уплотнения применяют малогабаритный каток или виброплиту. Поверхность отремонтированного места после уплотнения должна быть на уровне существующего покрытия.
Для повышения эффективности ремонта выбоин горячей асфальтобетонной смесью применяют специальные машины-ремонтеры. На базовой машине размещают термоконтейнер для горячей асфальтобетонной смеси с теплоизоляцией и подогревом; бак, насос и распылитель для битумной эмульсии; компрессор для очистки и обеспыливания карт ремонта, привода отбойного молотка для обрубки краев карт ремонта, виброплиту для уплотнения асфальтобетонной смеси.
При проведении работ в условиях повышенного увлажнения выбоины перед подгрунтовкой просушивают сжатым воздухом (горячим или холодным).
Ремонт выбоин струйно-инъекционным методом с использованием катионной битумной эмульсии выполняют с применением прицепного специального оборудования. Очистку выбоины под ремонт осуществляют струей сжатого воздуха или методом всасывания, подгрунтовку - подогретой до 60-75°C эмульсией, заполнение - черненным в процессе инъектирования щебнем. При этом методе ремонта обрубку кромок можно не производить (рис.6.1).
Рисунок 6.1 - Последовательность выполнения операций при струйно-инъекционном методе заделки выбоины: 1 - очистка выбоины высокоскоростной струей воздуха; 2 - обмазка поверхности выбоины; 3 - заполнение и уплотнение; 4 - сухая посыпка
В качестве ремонтного материала используют щебень фракции 5-10 мм и эмульсию типа ЭБК-2. Применяют концентрированную эмульсию (60-70%) на основе битумов БНД 90/130 или БНД 60/90 с ориентировочным расходом 10% от массы щебня. Поверхность "пломбы" присыпают белым щебнем слоем в одну щебенку. Движение открывают через 10-15 минут. Работы выполняют при температуре воздуха не ниже +5°C, как на сухом, так и на влажном покрытии.
На дорогах III-IV категорий и в случаях "аварийного" ремонта для более высоких категорий автомобильных дорог, ремонт выбоин асфальтобетонного слоя на цементобетонном покрытии может проводиться с применением влажных органо-минеральных смесей (ВОМС). Способ ремонта с применением ВОМС предусматривает очистку выбоины, заполнение ее смесью из увлажненного минерального материала подобранного состава и жидкого органического вяжущего (гудрона или разжиженного битума) и уплотнение смеси. Толщина укладываемого слоя материала должна быть не менее 3 см.
Состав ВОМС состоит из известнякового или доломитового щебня фракции 5…20 мм (до 40%)═ песка с модулем крупности не менее 1═0═ минерального порошка (6…12%)═ вяжущего (гудрон═ жидкий или разжиженный вязкий битум) в количестве 6…7% и воды. Вместо щебня допускается применение отсевов дробления═ ПГС═ дроблёного шлака. Смесь можно заготавливать впрок с приготовлением в обычных асфальтобетонных установках, дооборудованных системой подачи и дозировки воды.
ВОМС можно использовать при температуре воздуха до -10°С и укладывать на влажную поверхность выбоины.
Другим способом "аварийного ремонта" выбоин является ремонт с использованием холодных асфальтобетонных (ремонтных) смесей.
Данный вид ремонта применяют при площади выбоины до 1 м. Заделку выбоин выполняют сразу после их обнаружения, в отдельных случаях работы могут выполняться без обрубки выбоины или ее фрезерования.
Ремонтная холодная смесь состоит из минерального заполнителя, органического вяжущего с введением в него специальных добавок. Перемешивание смеси осуществляется в установках принудительного действия.
В качестве органического вяжущего применяют битумы марок БНД 60/90 и БНД 90/130, отвечающие требованиям ГОСТ 33133-2014. Свойства битумов улучшены путем введения различных добавок с органическим растворителем (разжижителем).
Разжижители, используемые для придания исходному битуму марки МГ 130/200 заданной вязкости (ГОСТ 11955-82), должны отвечать требованиям ГОСТ Р 52368-2005 и ГОСТ 10585-99. Количество разжижителя составляет 20-40% от массы битумного вяжущего и уточняется лабораторией.
В процессе приготовления ремонтных смесей используют поверхностно-активные вещества для повышения прочности сцепления вяжущего с поверхностью минеральных материалов и обеспечения заданных свойств.
Температура смеси не должна быть ниже -10°С. Допускается укладывать ремонтную смесь на промерзшее и влажное основание, но при отсутствии луж, льда и снега в ремонтируемой карте.
При ремонте выбоин в покрытии в зависимости от глубины разрушений ремонтная смесь укладывается в один или два слоя толщиной не более 5-6 см с тщательным уплотнением каждого слоя.
При устранении выбоин на покрытии соблюдают технологическую последовательность, которая включает очистку поврежденного участка, разравнивание и уплотнение ремонтной смеси.
Грунтовка ремонтируемой поверхности битумом или битумной эмульсией не обязательна.
Ремонтную смесь укладывают с учетом уменьшения толщины слоя при уплотнении, для чего толщина наносимого слоя должна быть на 25-30% больше глубины выбоины.
При ремонте выбоин в зависимости от площади ремонтируемого участка смесь уплотняют виброплитой, ручным виброкатком, механической, а при малых объемах работ - ручной трамбовкой. При размере выбоины, превышающем 0,5 м, смесь уплотняют виброплитой. Движение уплотняющих средств направлено от краев участка к середине. Уплотнение считается завершенным при отсутствии следа от уплотняющего средства.
Смесь, как правило, упаковывают в полиэтиленовые мешки массой 20, 25, 30 кг или ином количестве по согласованию с потребителем. Не расфасованную смесь допускается хранить под навесом в открытых штабелях на бетонном полу в течение 1 года. Расфасованная в запечатанные мешки смесь сохраняет свои свойства в течение двух лет.
Одним из методов ремонта выбоин является заделка их литой асфальтобетонной смесью. Эта смесь отличается от обычной асфальтобетонной смеси повышенным содержанием минерального порошка (20-24%) и битума (9-10%) марки БНД 40/60. Содержание щебня - 40-45%. При температуре укладки 200-220°C смесь имеет литую консистенцию, что исключает необходимость ее уплотнения. К месту работ смесь доставляют специальными машинами с обогреваемой емкостью и ей заполняют подготовленную карту для ремонта выбоин.
После остывания смеси до 50-60°C по отремонтированному участку открывают движение.
При устройстве новых слоев асфальтобетонного покрытия, применение литых асфальтобетонных смесей для ремонта выбоин не допускается. При укладке новых асфальтобетонных слоев ремонтные карты из литого асфальта на нижележащих слоях следует убирать.
Отдельные дефекты на поверхности асфальтобетонного покрытия в виде выкрашивания и шелушения устраняют струйно-инъекционным методом, аналогично ремонту выбоин.
К нетканой прослойке из геотекстиля предъявляют следующие требования: плотность прослойки должна быть не более 150-200 г/м, прочность на разрыв 8-9 кН/м, относительное удлинение при разрыве 50-60%.
Ремонт отраженных трещин с использованием армирующих геосеток в сочетании с неткаными геотекстилями осуществляется по следующей технологии:
- организация дорожного движения на месте проведения работ, установка ограждений;
- очистка покрытия от пыли и грязи;
- фрезерование существующего асфальтобетонного покрытия в зоне трещины на ширину 30-50 см и на глубину ремонтируемого слоя (но не менее 5 см);
- подгрунтовка фрезерованной поверхности асфальтобетона катионоактивной битумной эмульсии в количестве не менее 1 л/м
в пересчете на битум;
- укладка прослойки геотекстиля на ширину 30 см строго симметрично оси ремонтируемой трещины (при укладке полосы геотекстиля должно обеспечиваться его предварительное натяжение не менее 3%. Полотно вытягивается на 30 см при длине полосы 10 м);
- укладка на слой геотекстиля слоя крупнозернистой асфальтобетонной смеси на ширину фрезерованной трещины с последующим послойным уплотнением толщиной слоев - 5-6 см. При наличии нижних слоев уплотнение производится трамбовкой, верхнего слоя - малогабаритными катками или виброплитами с таким расчетом, чтобы уплотненная поверхность асфальтобетона была заподлицо с существующим покрытием;
- подгрунтовка поверхности уложенного слоя асфальтобетона битумной эмульсией в количестве не менее 0,6 л/м в пересчете на битум на ширину укладки полотна геосетки 150-170 см;
- укладка полотна геосетки строго симметрично оси ремонтируемой трещины;
- повторный розлив вяжущего на всю ширину поверхности покрытия;
- укладка и уплотнение верхнего слоя покрытия из плотной мелкозернистой асфальтобетонной смеси слоем не менее 5-6 см на всю ширину ремонтируемого покрытия.
Одним из способов ремонта отраженных трещин, является их санация с заделкой трещины горячей мелкозернистой асфальтобетонной смесью с битумно-резиновым вяжущим. Это позволяет в значительной степени гасить возникающие напряжения над швами цементобетонного покрытия и поглощать внутренние пластические деформации. Резиновая крошка в составе вяжущего выступает в роли частиц полимерного компонента, которые осуществляют дисперсно-эластичное армирование асфальтобетона.
Асфальтобетонные смеси на битумно-резиновом вяжущем следует проектировать, в зависимости от типа и назначения асфальтобетона, в соответствии с ГОСТ 9128.
Технические требования к композиционным битумно-резиновым вяжущим должны соответствовать установленным требованиям.
Для композиционного битумно-резинового вяжущего в качестве исходных применяют битумы нефтяные дорожные вязкие марок БН, БНД по ГОСТ 22245 и жидкие битумы марок МГ и МГО по ГОСТ 11955.
Используется мелкодисперсная резиновая крошка, которая представляет собой крошку из резин общего назначения, в том числе из резины, получаемой дроблением изношенных автомобильных шин или других резиново-технических изделий. Крошка должна иметь размеры частиц в диапазоне 0,3-0,5 мм и отвечать требованиям.
Технология ремонта отраженных трещин, с использованием горячей мелкозернистой асфальтобетонной смеси с битумно-резиновым вяжущим включает следующие технологические операции:
- разделка трещины;
- механическая очистка трещины;
- продувка трещины сжатым воздухом;
- прогрев боковых стенок трещины, подгрунтовка дна и стенок трещины;
- заделка трещины горячей мелкозернистой асфальтобетонной смесью с битумно-резиновым вяжущим;
- уплотнение асфальтобетонной смеси.
Для уплотнения применяют малогабаритный каток или виброплиту.
Температура асфальтобетонной смеси на битумах БНД 40/60, БНД 60/90, БНД 90/130, БНД 130/200, БНД 200/300 с битумно-резиновым вяжущим в начале уплотнения должна быть не ниже 130-160°С для плотного асфальтобетона типов А и Б и высокоплотного асфальтобетона.
Технологическая последовательность работ, при ремонте выбоин, состоит из следующих операций: очистка асфальтобетонного покрытия от влаги, грязи и пыли на месте проведения работ; разметка границ ремонтных работ прямыми линиями вдоль и поперек оси дороги с захваткой неразрушенного покрытия на 3-5 см (если ремонтируются несколько близко расположенных выбоин, их объединяют одним контуром или картой); вырезка═ вырубка или холодное фрезерование ремонтируемого асфальтобетона по очерченному контуру на всю глубину выбоины═ но не менее толщины слоя асфальтобетона. При этом боковые стенки должны быть вертикальными; очистка дна и стенок места ремонта от мелких кусков═ крошки═ пыли═ грязи и влаги; обработка дна и стенок тонким слоем жидкого (горячего) или разжиженного битума или битумной эмульсии, укладка асфальтобетонной смеси; выравнивание и уплотнение слоя покрытия.
В случае образования сколов в плитах цементобетонного покрытия, образующаяся вследствие этого в перекрывающем асфальтобетонном слое выбоина может быть значительной по глубине (более 20-25 см). Ремонт таких участков необходимо производить с удалением разрушенного слоя асфальтобетона на всю толщину, на ширину поверхности скола цементобетонной плиты. Ремонт скола поверхности цементобетонной плиты должен проводиться в соответствии. После чего производится укладка и уплотнение асфальтобетонной смеси.
Для ямочного ремонта асфальтобетонного слоя уложенного на цементобетонное покрытие, рекомендуется применять преимущественно горячие асфальтобетонные смеси или литой асфальтобетон типов I и II в соответствии с требованиями ГОСТ 9128-2013 и ГОСТ Р 54401-2011 соответственно.
Рекомендуется использовать асфальтобетонные смеси═ соответствующие по показателям прочности═ деформативности и шероховатости асфальтобетону существующего покрытия. Следует использовать горячие мелкозернистые смеси типов Б и В, так как они более технологичны для работы лопатами═ граблями и гладилками на вспомогательных операциях чем многощебенистые смеси типа А.
Для приготовления горячих мелкозернистых асфальтобетонных смесей применяют вязкие дорожные битумы БНД 40/60, БНД 60/90, БНД 90/130, БНД 130/200, БНД 200/300 по ГОСТ 22245, а также модифицированные, полимерно-битумные вяжущие согласно ОСТ 218.010-98.
Для выполнения работ по обрезке кромок используют небольшие фрезерные машины, дисковые пилы, перфораторы.
В зависимости от площади ремонтируемого участка обрезку покрытия выполняют различными способами. Небольшие по площади участки (до 2-3 м) оконтуривают, используя нарезчик швов снабженный специальными тонкими (2-3 мм) алмазными дисками диаметром 300-400 мм. Затем отбойными молотками разбирают покрытие внутри контура. Убирают асфальтобетонную крошку и готовят участок к укладке асфальтобетонной смеси.
При подготовке к ремонту узких длинных выбоин или участков более 2-3 м целесообразно использовать стационарно установленные, прицепные или навесные фрезы срезающие дефектный материал покрытия шириной 200-500 мм на глубину 50-150 мм.
Если же участок большой, то применяют специальные дорожные фрезы высокой производительности с большой шириной срезаемого материала (500-1000 мм) и максимальной глубиной до 200-250 мм.
Подгрунтовку дна и стенок оконтуренной выбоины═ очищенной от мелких кусков и пыли═ тонким слоем жидкого (горячего) или разжиженного битума или битумной эмульсии (расход битума 0═3-0═5 л/м) можно выполнять с использованием: битуморазогревателя передвижного═ автогудронатора═ дорожного ремонтера и т.п.
Эффективны для смазки ремонтируемой выбоины малогабаритные установки (5 л.с.)═ подающие насосом битумную эмульсию в разбрызгивающее сопло ручной удочки со шлангом длиной 3-4 м, установки с подачей эмульсии из бочки ручной помпой.
При малых объемах работ и небольших размерах выбоины подгрунтовку эмульсией можно выполнять из переносных емкостей (10-20 л) с разбрызгиванием сжатым воздухом по принципу пульверизатора.
Укладку асфальтобетонной смеси производят вручную или с использованием малогабаритных асфальтоукладчиков. При укладке смеси вручную, выравнивание асфальтобетонной смеси производят подручными средствами (граблями и гладилками).
Выбоину заполняют асфальтобетонной смесью слоями по 5-6 см с учетом коэффициента запаса на уплотнение. Из средств механизации для уплотнения применяют малогабаритный каток или виброплиту. Поверхность отремонтированного места после уплотнения должна быть на уровне существующего покрытия.
Для повышения эффективности ремонта выбоин горячей асфальтобетонной смесью применяют специальные машины-ремонтеры. На базовой машине размещают термоконтейнер для горячей асфальтобетонной смеси с теплоизоляцией и подогревом; бак, насос и распылитель для битумной эмульсии; компрессор для очистки и обеспыливания карт ремонта, привода отбойного молотка для обрубки краев карт ремонта, виброплиту для уплотнения асфальтобетонной смеси.
При проведении работ в условиях повышенного увлажнения выбоины перед подгрунтовкой просушивают сжатым воздухом (горячим или холодным).
Ремонт выбоин струйно-инъекционным методом с использованием катионной битумной эмульсии выполняют с применением прицепного специального оборудования. Очистку выбоины под ремонт осуществляют струей сжатого воздуха или методом всасывания, подгрунтовку - подогретой до 60-75°C эмульсией, заполнение - черненным в процессе инъектирования щебнем. При этом методе ремонта обрубку кромок можно не производить (рис.6.1).
Рисунок 6.1 - Последовательность выполнения операций при струйно-инъекционном методе заделки выбоины: 1 - очистка выбоины высокоскоростной струей воздуха; 2 - обмазка поверхности выбоины; 3 - заполнение и уплотнение; 4 - сухая посыпка
В качестве ремонтного материала используют щебень фракции 5-10 мм и эмульсию типа ЭБК-2. Применяют концентрированную эмульсию (60-70%) на основе битумов БНД 90/130 или БНД 60/90 с ориентировочным расходом 10% от массы щебня. Поверхность "пломбы" присыпают белым щебнем слоем в одну щебенку. Движение открывают через 10-15 минут. Работы выполняют при температуре воздуха не ниже +5°C, как на сухом, так и на влажном покрытии.
На дорогах III-IV категорий и в случаях "аварийного" ремонта для более высоких категорий автомобильных дорог, ремонт выбоин асфальтобетонного слоя на цементобетонном покрытии может проводиться с применением влажных органо-минеральных смесей (ВОМС). Способ ремонта с применением ВОМС предусматривает очистку выбоины, заполнение ее смесью из увлажненного минерального материала подобранного состава и жидкого органического вяжущего (гудрона или разжиженного битума) и уплотнение смеси. Толщина укладываемого слоя материала должна быть не менее 3 см.
Состав ВОМС состоит из известнякового или доломитового щебня фракции 5…20 мм (до 40%)═ песка с модулем крупности не менее 1═0═ минерального порошка (6…12%)═ вяжущего (гудрон═ жидкий или разжиженный вязкий битум) в количестве 6…7% и воды. Вместо щебня допускается применение отсевов дробления═ ПГС═ дроблёного шлака. Смесь можно заготавливать впрок с приготовлением в обычных асфальтобетонных установках, дооборудованных системой подачи и дозировки воды.
ВОМС можно использовать при температуре воздуха до -10°С и укладывать на влажную поверхность выбоины.
Другим способом "аварийного ремонта" выбоин является ремонт с использованием холодных асфальтобетонных (ремонтных) смесей.
Данный вид ремонта применяют при площади выбоины до 1 м. Заделку выбоин выполняют сразу после их обнаружения, в отдельных случаях работы могут выполняться без обрубки выбоины или ее фрезерования.
Ремонтная холодная смесь состоит из минерального заполнителя, органического вяжущего с введением в него специальных добавок. Перемешивание смеси осуществляется в установках принудительного действия.
В качестве органического вяжущего применяют битумы марок БНД 60/90 и БНД 90/130, отвечающие требованиям ГОСТ 33133-2014. Свойства битумов улучшены путем введения различных добавок с органическим растворителем (разжижителем).
Разжижители, используемые для придания исходному битуму марки МГ 130/200 заданной вязкости (ГОСТ 11955-82), должны отвечать требованиям ГОСТ Р 52368-2005 и ГОСТ 10585-99. Количество разжижителя составляет 20-40% от массы битумного вяжущего и уточняется лабораторией.
В процессе приготовления ремонтных смесей используют поверхностно-активные вещества для повышения прочности сцепления вяжущего с поверхностью минеральных материалов и обеспечения заданных свойств.
Температура смеси не должна быть ниже -10°С. Допускается укладывать ремонтную смесь на промерзшее и влажное основание, но при отсутствии луж, льда и снега в ремонтируемой карте.
При ремонте выбоин в покрытии в зависимости от глубины разрушений ремонтная смесь укладывается в один или два слоя толщиной не более 5-6 см с тщательным уплотнением каждого слоя.
При устранении выбоин на покрытии соблюдают технологическую последовательность, которая включает очистку поврежденного участка, разравнивание и уплотнение ремонтной смеси.
Грунтовка ремонтируемой поверхности битумом или битумной эмульсией не обязательна.
Ремонтную смесь укладывают с учетом уменьшения толщины слоя при уплотнении, для чего толщина наносимого слоя должна быть на 25-30% больше глубины выбоины.
При ремонте выбоин в зависимости от площади ремонтируемого участка смесь уплотняют виброплитой, ручным виброкатком, механической, а при малых объемах работ - ручной трамбовкой. При размере выбоины, превышающем 0,5 м, смесь уплотняют виброплитой. Движение уплотняющих средств направлено от краев участка к середине. Уплотнение считается завершенным при отсутствии следа от уплотняющего средства.
Смесь, как правило, упаковывают в полиэтиленовые мешки массой 20, 25, 30 кг или ином количестве по согласованию с потребителем. Не расфасованную смесь допускается хранить под навесом в открытых штабелях на бетонном полу в течение 1 года. Расфасованная в запечатанные мешки смесь сохраняет свои свойства в течение двух лет.
Одним из методов ремонта выбоин является заделка их литой асфальтобетонной смесью. Эта смесь отличается от обычной асфальтобетонной смеси повышенным содержанием минерального порошка (20-24%) и битума (9-10%) марки БНД 40/60. Содержание щебня - 40-45%. При температуре укладки 200-220°C смесь имеет литую консистенцию, что исключает необходимость ее уплотнения. К месту работ смесь доставляют специальными машинами с обогреваемой емкостью и ей заполняют подготовленную карту для ремонта выбоин.
После остывания смеси до 50-60°C по отремонтированному участку открывают движение.
При устройстве новых слоев асфальтобетонного покрытия, применение литых асфальтобетонных смесей для ремонта выбоин не допускается. При укладке новых асфальтобетонных слоев ремонтные карты из литого асфальта на нижележащих слоях следует убирать.
Отдельные дефекты на поверхности асфальтобетонного покрытия в виде выкрашивания и шелушения устраняют струйно-инъекционным методом, аналогично ремонту выбоин.
