Рекомендуемые характеристики исходных материалов
Для приготовления смесей используют щебень основных и широких фракций по ГОСТ 32703 или ГОСТ 32826.
Физико-механические характеристики щебня, предназначенного для приготовления холодных складируемых и нескладируемых асфальтобетонных смесей, должны соответствовать требованиям ГОСТ 32703 или ГОСТ 32826, ПНСТ 362-2019 [1].
Характеристики щебня для специальных органоминеральных смесей на основе битумных эмульсий должны соответствовать требованиям ГОСТ 32703 (ГОСТ 32826) и требованиям ПНСТ 362-2019 [1] к щебню для асфальтобетонных смесей АХРС.
Физико-механические характеристики щебня, предназначенного для приготовления горячих асфальтобетонных смесей, должны соответствовать требованиям ГОСТ 32703 или ГОСТ 32826, ГОСТ Р 58406.2, литых асфальтобетонных смесей - ГОСТ 32703, ГОСТ Р54401.
Песок природный для всех видов холодных асфальтобетонных и специальных органоминеральных смесей должен соответствовать требованиям ГОСТ 32824, дробленный песок - ГОСТ 32730.
Характеристики песка предназначенного для приготовления горячих асфальтобетонных смесей, должны соответствовать требованиям ГОСТ 32824, ГОСТ 32730, ГОСТ Р 58406.2, литых асфальтобетонных смесей ГОСТ 32824, ГОСТ 32730 и ГОСТ Р 54401.
Допустимое количество природного песка от общей массы песка в холодных асфальтобетонных смесях должно соответствовать требованиям ПНСТ 362-2019 [1], а в специальных органоминеральных смесях (ОМСЭ) рекомендуемое количество природного песка - не более 20%.
Рекомендуемое значение эквивалента песка, определяемого по ГОСТ 33052 для специальных органоминеральных смесей - не менее 45.
Рекомендуемое содержание глинистых частиц, определяемое методом набухания, у дробленого песка и природного песка должно быть не более 1,0 % масс. Общее содержание зерен мельче 0,125 мм (в том числе пылевидных и глинистых частиц) в дробленом песке, применяемом в холодных смесях, не нормируется.
Требования к маркам по дробимости дробленого песка для холодных смесей должны соответствовать требованиям ПНСТ 362-2019 [1]. Для специальных органоминеральных смесей рекомендуемая марка по дробимости песка - не ниже М 800.
Для приготовления холодных асфальтобетонных смесей применяют
минеральные порошки, соответствующие требованиям ГОСТ 32761.
Для приготовления специальных органоминеральных смесей на основе битумных эмульсий для обеспечения требуемого гранулометрического состава и нормативных прочностных характеристик при необходимости применяют минеральные порошки, соответствующие ГОСТ 32761.
Минеральный порошок для горячих асфальтобетонных и горячих литых асфальтобетонных смесей должен соответствовать требованиям ГОСТ 32761.
Рекомендуемое содержание переработанного асфальтобетона (асфальтогранулята) не должно не превышать 10 % массовой доли состава горячей асфальтобетонной смеси или смеси литой для ямочного ремонта, и не более 20 % от массовой доли состава холодной асфальтобетонной, органоминеральной и многощебенистой складируемой смеси.
Переработанный асфальтобетон в холодных асфальтобетонных смесях рекомендуется использовать в виде следующих основных (стандартных) фракций агрегатного состава: от 0 до 4 мм; св. 4 до 5,6 мм; св. 5,6 до 8 мм; св. 8 до 11,2 мм; св. 11,2 до 16 мм.
Возможно использовать переработанный асфальтобетон в виде широких фракций: от 4 до 8 мм; от 8 до 16 мм, а также смеси фракций, характеризуемых соотношением D/d ≥ 4, где d и D - наименьшие и наибольшие номинальные размеры ячеек сит, мм.
Максимальный размер частиц агрегатного состава, определяемый по ГОСТ 33029 не должен превышать 16,0 мм.
Рекомендуемое содержание частиц крупнее 4 мм в смеси фракций переработанного асфальтобетона - не менее 30 % при отсутствии инородных включений и соответствии максимального размера зерен щебня, содержащегося в переработанном асфальтобетоне максимальному размеру зерен щебня в смесях.
В качестве органических вяжущих при приготовлении смесей, используемых для неотложных работ, применяют нефтяные дорожные вязкие битумы по ГОСТ 33133 и жидкие - по ГОСТ 11955, модифицированные или улучшенные вязкие и жидкие дорожные битумы, приготавливаемые по стандартам заводов-изготовителей, а также полимерно-битумное вяжущее по ГОСТ Р 52056, битумные эмульсии ЭБК-2 по ГОСТ Р 52128 и ЭБДК С по ГОСТ Р 55420.
Органическое вяжущее, используемое для асфальтобетонных смесей должно выдерживать испытание на сцепление с поверхностью щебня, входящего в состав смесей, в соответствии с ГОСТ Р 58406.2-2020. Качество сцепления должно быть не ниже четырех баллов.
Для приготовления холодных асфальтобетонных смесей применяют жидкое органическое вяжущее, состоящее из взятых в определенном соотношении вязкого дорожного битума, ПАВ и разжижителя (дизельного топлива, керосина или других специальных продуктов, производимых по стандартам заводов-изготовителей), по показателю условной вязкости соответствующее маркам жидких битумов СГ 40/70, СГ 70/130, СГ 130/200, МГ 40/70, МГ 70/130, МГ 130/200, МГО 70/130, МГО 130/200 по ГОСТ 11955 или жидкие модифицированные вяжущие с соответствующей условной вязкостью, приготовленные согласно стандарта предприятия-изготовителя.
Свойства гелеобразного жидкого битума должны быть не ниже требований
ГОСТ 11955, предъявляемых к битуму марок СГ 70/130 или МГ 70/130.
Допускается использование конкретных нормативных документов, содержащих требования к свойствам модифицированных жидких битумов с условной вязкостью соответствующей ГОСТ 11955 для приготовления холодных асфальтобетонных и специальных органоминеральных смесей.
Для приготовления холодных асфальтобетонных смесей с использованием переработанного асфальтобетона применяют жидкие органические вяжущие марок: СГ 40/70, СГ 70/130, МГ 40/70, МГ 70/130.
При применении переработанного асфальтобетона в минеральной части холодной асфальтобетонной или органоминеральной смеси вязкость используемого жидкого органического вяжущего может быть менее 40 с.
Наличие переработанного асфальтобетона предопределяет склонность к слёживанию холодной смеси. Для снижения слёживаемости смеси рекомендуется использовать предварительную обработку переработанного асфальтобетона органическим разжижителем до смешивания компонентов смеси.
В качестве активных добавок в составах смесей рекомендуется применять поверхностно - активные вещества (ПАВ).
Рекомендуется применение в смесях добавок и модификаторов асфальтобетона и органических вяжущих.
Добавки и модификаторы применяют для обеспечения соответствия физико-механических показателей специальных смесей требованиям настоящего ОДМ.
В качестве добавок, позволяющих улучшить технологические свойства холодных специальных асфальтобетонных смесей, увеличить содержание органического вяжущего в смеси, предотвратить его стекание при хранении и транспортировании смеси, возможно использовать гелеобразователи, а также другие добавки.
Применяют добавки и модификаторы, соответствующие требованиям действующих нормативных документов или стандартам заводов-изготовителей.
Рекомендуемые свойства холодных асфальтобетонных смесей
Холодные асфальтобетонные смеси, приготовленные на жидких модифицированных битумах, в том числежидких битумно-полимерных вяжущих на основе полимеров типа СБС, применяют при сухой погоде для неотложных работ при температурах до минус 10 °С, на основе жидких битумов до 5 оС.
Температурные условия выполнения неотложных работ могут быть уточнены по результатам определения показателя удобоукладываемости холодных складируемых и нескладируемых асфальтобетонных и специальных органоминеральных смесей в соответствии с методикой, приведенной в приложении А настоящего ОДМ.
Холодные асфальтобетонные смеси приготавливаются по технологическому регламенту, утвержденному в установленном порядке предприятием – изготовителем.
Зерновые составы минеральной части холодных складируемых и нескладируемых асфальтобетонных смесей для неотложных работ должны соответствовать требованиям, установленным в ПНСТ 362-2019 [1].
Показатели физико-механических свойств холодных асфальтобетонных смесей должны соответствовать требованиям ПНСТ 362-2019 [1], установленным в зависимости от марки смеси, вида используемого разжижителя и марки применяемого жидкого органического вяжущего.
Физико-механические показатели холодных асфальтобетонных смесей подразделяют на основные и дополнительные.
Рекомендуемые физико-механические свойства холодных складируемых и нескладируемых асфальтобетонных смесей в зависимости от вида используемого органического вяжущего приведены в таблицах 2,3.
Для приготовления смесей используют щебень основных и широких фракций по ГОСТ 32703 или ГОСТ 32826.
Физико-механические характеристики щебня, предназначенного для приготовления холодных складируемых и нескладируемых асфальтобетонных смесей, должны соответствовать требованиям ГОСТ 32703 или ГОСТ 32826, ПНСТ 362-2019 [1].
Характеристики щебня для специальных органоминеральных смесей на основе битумных эмульсий должны соответствовать требованиям ГОСТ 32703 (ГОСТ 32826) и требованиям ПНСТ 362-2019 [1] к щебню для асфальтобетонных смесей АХРС.
Физико-механические характеристики щебня, предназначенного для приготовления горячих асфальтобетонных смесей, должны соответствовать требованиям ГОСТ 32703 или ГОСТ 32826, ГОСТ Р 58406.2, литых асфальтобетонных смесей - ГОСТ 32703, ГОСТ Р54401.
Песок природный для всех видов холодных асфальтобетонных и специальных органоминеральных смесей должен соответствовать требованиям ГОСТ 32824, дробленный песок - ГОСТ 32730.
Характеристики песка предназначенного для приготовления горячих асфальтобетонных смесей, должны соответствовать требованиям ГОСТ 32824, ГОСТ 32730, ГОСТ Р 58406.2, литых асфальтобетонных смесей ГОСТ 32824, ГОСТ 32730 и ГОСТ Р 54401.
Допустимое количество природного песка от общей массы песка в холодных асфальтобетонных смесях должно соответствовать требованиям ПНСТ 362-2019 [1], а в специальных органоминеральных смесях (ОМСЭ) рекомендуемое количество природного песка - не более 20%.
Рекомендуемое значение эквивалента песка, определяемого по ГОСТ 33052 для специальных органоминеральных смесей - не менее 45.
Рекомендуемое содержание глинистых частиц, определяемое методом набухания, у дробленого песка и природного песка должно быть не более 1,0 % масс. Общее содержание зерен мельче 0,125 мм (в том числе пылевидных и глинистых частиц) в дробленом песке, применяемом в холодных смесях, не нормируется.
Требования к маркам по дробимости дробленого песка для холодных смесей должны соответствовать требованиям ПНСТ 362-2019 [1]. Для специальных органоминеральных смесей рекомендуемая марка по дробимости песка - не ниже М 800.
Для приготовления холодных асфальтобетонных смесей применяют
минеральные порошки, соответствующие требованиям ГОСТ 32761.
Для приготовления специальных органоминеральных смесей на основе битумных эмульсий для обеспечения требуемого гранулометрического состава и нормативных прочностных характеристик при необходимости применяют минеральные порошки, соответствующие ГОСТ 32761.
Минеральный порошок для горячих асфальтобетонных и горячих литых асфальтобетонных смесей должен соответствовать требованиям ГОСТ 32761.
Рекомендуемое содержание переработанного асфальтобетона (асфальтогранулята) не должно не превышать 10 % массовой доли состава горячей асфальтобетонной смеси или смеси литой для ямочного ремонта, и не более 20 % от массовой доли состава холодной асфальтобетонной, органоминеральной и многощебенистой складируемой смеси.
Переработанный асфальтобетон в холодных асфальтобетонных смесях рекомендуется использовать в виде следующих основных (стандартных) фракций агрегатного состава: от 0 до 4 мм; св. 4 до 5,6 мм; св. 5,6 до 8 мм; св. 8 до 11,2 мм; св. 11,2 до 16 мм.
Возможно использовать переработанный асфальтобетон в виде широких фракций: от 4 до 8 мм; от 8 до 16 мм, а также смеси фракций, характеризуемых соотношением D/d ≥ 4, где d и D - наименьшие и наибольшие номинальные размеры ячеек сит, мм.
Максимальный размер частиц агрегатного состава, определяемый по ГОСТ 33029 не должен превышать 16,0 мм.
Рекомендуемое содержание частиц крупнее 4 мм в смеси фракций переработанного асфальтобетона - не менее 30 % при отсутствии инородных включений и соответствии максимального размера зерен щебня, содержащегося в переработанном асфальтобетоне максимальному размеру зерен щебня в смесях.
В качестве органических вяжущих при приготовлении смесей, используемых для неотложных работ, применяют нефтяные дорожные вязкие битумы по ГОСТ 33133 и жидкие - по ГОСТ 11955, модифицированные или улучшенные вязкие и жидкие дорожные битумы, приготавливаемые по стандартам заводов-изготовителей, а также полимерно-битумное вяжущее по ГОСТ Р 52056, битумные эмульсии ЭБК-2 по ГОСТ Р 52128 и ЭБДК С по ГОСТ Р 55420.
Органическое вяжущее, используемое для асфальтобетонных смесей должно выдерживать испытание на сцепление с поверхностью щебня, входящего в состав смесей, в соответствии с ГОСТ Р 58406.2-2020. Качество сцепления должно быть не ниже четырех баллов.
Для приготовления холодных асфальтобетонных смесей применяют жидкое органическое вяжущее, состоящее из взятых в определенном соотношении вязкого дорожного битума, ПАВ и разжижителя (дизельного топлива, керосина или других специальных продуктов, производимых по стандартам заводов-изготовителей), по показателю условной вязкости соответствующее маркам жидких битумов СГ 40/70, СГ 70/130, СГ 130/200, МГ 40/70, МГ 70/130, МГ 130/200, МГО 70/130, МГО 130/200 по ГОСТ 11955 или жидкие модифицированные вяжущие с соответствующей условной вязкостью, приготовленные согласно стандарта предприятия-изготовителя.
Свойства гелеобразного жидкого битума должны быть не ниже требований
ГОСТ 11955, предъявляемых к битуму марок СГ 70/130 или МГ 70/130.
Допускается использование конкретных нормативных документов, содержащих требования к свойствам модифицированных жидких битумов с условной вязкостью соответствующей ГОСТ 11955 для приготовления холодных асфальтобетонных и специальных органоминеральных смесей.
Для приготовления холодных асфальтобетонных смесей с использованием переработанного асфальтобетона применяют жидкие органические вяжущие марок: СГ 40/70, СГ 70/130, МГ 40/70, МГ 70/130.
При применении переработанного асфальтобетона в минеральной части холодной асфальтобетонной или органоминеральной смеси вязкость используемого жидкого органического вяжущего может быть менее 40 с.
Наличие переработанного асфальтобетона предопределяет склонность к слёживанию холодной смеси. Для снижения слёживаемости смеси рекомендуется использовать предварительную обработку переработанного асфальтобетона органическим разжижителем до смешивания компонентов смеси.
В качестве активных добавок в составах смесей рекомендуется применять поверхностно - активные вещества (ПАВ).
Рекомендуется применение в смесях добавок и модификаторов асфальтобетона и органических вяжущих.
Добавки и модификаторы применяют для обеспечения соответствия физико-механических показателей специальных смесей требованиям настоящего ОДМ.
В качестве добавок, позволяющих улучшить технологические свойства холодных специальных асфальтобетонных смесей, увеличить содержание органического вяжущего в смеси, предотвратить его стекание при хранении и транспортировании смеси, возможно использовать гелеобразователи, а также другие добавки.
Применяют добавки и модификаторы, соответствующие требованиям действующих нормативных документов или стандартам заводов-изготовителей.
Рекомендуемые свойства холодных асфальтобетонных смесей
Холодные асфальтобетонные смеси, приготовленные на жидких модифицированных битумах, в том числежидких битумно-полимерных вяжущих на основе полимеров типа СБС, применяют при сухой погоде для неотложных работ при температурах до минус 10 °С, на основе жидких битумов до 5 оС.
Температурные условия выполнения неотложных работ могут быть уточнены по результатам определения показателя удобоукладываемости холодных складируемых и нескладируемых асфальтобетонных и специальных органоминеральных смесей в соответствии с методикой, приведенной в приложении А настоящего ОДМ.
Холодные асфальтобетонные смеси приготавливаются по технологическому регламенту, утвержденному в установленном порядке предприятием – изготовителем.
Зерновые составы минеральной части холодных складируемых и нескладируемых асфальтобетонных смесей для неотложных работ должны соответствовать требованиям, установленным в ПНСТ 362-2019 [1].
Показатели физико-механических свойств холодных асфальтобетонных смесей должны соответствовать требованиям ПНСТ 362-2019 [1], установленным в зависимости от марки смеси, вида используемого разжижителя и марки применяемого жидкого органического вяжущего.
Физико-механические показатели холодных асфальтобетонных смесей подразделяют на основные и дополнительные.
Рекомендуемые физико-механические свойства холодных складируемых и нескладируемых асфальтобетонных смесей в зависимости от вида используемого органического вяжущего приведены в таблицах 2,3.

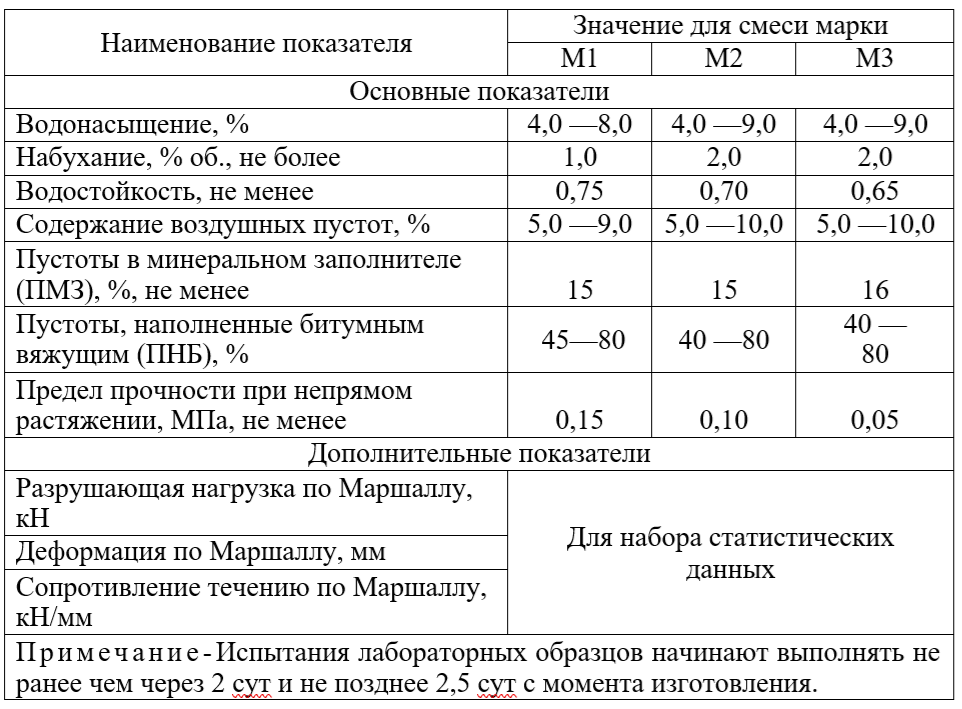

Таблица 2 — Физико-механические показатели нескладируемых холодных асфальтобетонных смесей для неотложных работ
Таблица 3 — Физико-механические показатели складируемых холодных смесей для неотложных работ
Рекомендуемая слеживаемость холодных смесей, приготовленных на жидких битумно-полимерных вяжущих на основе полимеров типа СБС, характеризуемая числом ударов по ГОСТ 12801 - не более 5, на жидких битумах по ГОСТ 11955 или других жидких модифицированных вяжущих - не более 10.
При приемо-сдаточных испытаниях смеси определяют следующие показатели:
- гранулометрический состав смеси;
- водонасыщение;
- набухание;
- слеживаемость;
При периодических испытаниях смеси определяют следующие показатели:
-слеживаемость;
-водонасыщение;
-набухание;
-водостойкость;
-гранулометрический состав смеси
-содержание воздушных пустот;
-пустоты в минеральном заполнителе (ПМЗ);
-пустоты, наполненные битумным вяжущим(ПНБ);
-предел прочности при непрямом растяжении;
-сцепление вяжущего с поверхностью минеральной части;
-стекание при температуре приготовления(только для смесей АХРС);
-однородность (по коэффициенту вариации показателя водонасыщения).
-разрушающая нагрузка по Маршаллу;
-деформация по Маршаллу;
- сопротивление течению по Маршаллу.
Дополнительные показатели определяют в случае, если это предусмотрено проектной документацией и контрактами. В этом случае дополнительные показатели подлежат определению при периодических испытаниях, но не реже одного раза в 15 суток.
Для неотложных работ при отрицательных температурах рекомендуется использовать холодные складируемые асфальтобетонные смеси, приготовленные на жидком модифицированном вяжущем (жидких битумно- полимерных вяжущих на основе полимеров типа СБС или жидких модифицированных битумах), т.к. указанные смеси обладают улучшенными технологическими показателями и низкой слёживаемостью, что позволяет их использовать при температуре воздуха до минус 10 оС.
Технология приготовления жидких битумно-полимерных вяжущих на основе полимеров типа СБС приведена в приложении Б настоящего ОДМ.
Физико-механические характеристики щебня и песка, предназначенного для приготовления холодных складируемых асфальтобетонных смесей с использованием жидкого модифицированного вяжущего, должны соответствовать требованиям указанных в ПНСТ 362-2019 [1] для холодных смесей 1 марки.
Рекомендуемое водонасыщение холодного асфальтобетона, приготовленного на жидких битумно-полимерных вяжущих на основе полимеров типа СБС - от 4 % до 9 % по объему.
Объем пустот в минеральном заполнителе асфальтобетонов из холодных смесей, приготовленных на жидких битумно-полимерных вяжущих на основе полимеров типа СБС - не более 20 %.
Холодные асфальтобетонные смеси, приготовленные как на жидких битумах, так и на жидких битумно-полимерных вяжущих на основе полимеров типа СБС, должны выдерживать испытание на сцепление вяжущих с поверхностью минеральной части по ГОСТ Р 58406.2-2020.
Однородность холодных специальных асфальтобетонных смесей, приготовленных как на жидких битумах, так и на жидких битумно-полимерных вяжущих на основе полимеров типа СБС, оценивают коэффициентом вариации водонасыщения. Рекомендуемое значение коэффициента вариации - не более 0,15.
Холодные смеси в зависимости от значения суммарной удельной эффективной активности естественных радионуклидов Аэфф, определяемой по ГОСТ 30108, в применяемых материалах используют при:
- Аэфф до 740 Бк/кг – для неотложных работ без ограничений;
- Аэфф свыше 740 до 1500 Бк/кг – для неотложных работ вне населенных пунктов и зон перспективной застройки.
Физико-механические свойства холодных асфальтобетонных смесей определяют по образцам, приготовленным и испытанным в соответствии с ПНСТ 362-2019 [1].
Рекомендуемые свойства холодных складируемых многощебенистых асфальтобетонных смесей
Ремонтные складируемые многощебенистые асфальтобетонные смеси на основе жидких органических вяжущих или гелеобразных битумных вяжущих (АХРС) применяют в сухую погоду для неотложных работ при температурах до минус 10 оС.
Температурные условия выполнения неотложных работ могут быть уточнены по результатам определения показателя удобоукладываемости холодных складируемых многощебенистых смесей согласно методики, приведенной в приложении А настоящего ОДМ.
Отличительная особенность асфальтобетонных холодных складируемых многощебенистых смесей заключается в повышенном содержании щебеночной составляющей в минеральной части, что в сочетании с низким содержанием мелких частиц (0,063 мм и менее) обеспечивает низкую слёживаемость и хорошую удобоукладываемость при пониженных температурах воздуха.
Зерновой состав минеральной части холодных многощебенистых асфальтобетонных смесей (АХРС)для неотложных работ должен соответствовать требованиям, установленным в ПНСТ 362-2019 [1].
Свойства минеральных материалов при приготовлении холодных складируемых многощебенистых смесей принимают в соответствии с требованиями ПНСТ 362-2019[1].
В качестве органических вяжущих для приготовления многощебенистых холодных складируемых битумоминеральных смесей применяют жидкие дорожные битумы - по ГОСТ11955 и модифицированные или гелеобразные жидкие битумы.
Рекомендуемые физико-механические показатели многощебенистых холодных смесей для неотложных работ в зависимости от вида используемого органического вяжущего приведены в таблице 4.
При приемо-сдаточных испытаниях смеси определяют следующие показатели:
- гранулометрический состав смеси;
- водонасыщение;
- набухание;
- слеживаемость;
При периодических испытаниях смеси определяют следующие показатели:
-слеживаемость;
-водонасыщение;
-набухание;
-водостойкость;
-гранулометрический состав смеси
-содержание воздушных пустот;
-пустоты в минеральном заполнителе (ПМЗ);
-пустоты, наполненные битумным вяжущим(ПНБ);
-предел прочности при непрямом растяжении;
-сцепление вяжущего с поверхностью минеральной части;
-стекание при температуре приготовления(только для смесей АХРС);
-однородность (по коэффициенту вариации показателя водонасыщения).
-разрушающая нагрузка по Маршаллу;
-деформация по Маршаллу;
- сопротивление течению по Маршаллу.
Дополнительные показатели определяют в случае, если это предусмотрено проектной документацией и контрактами. В этом случае дополнительные показатели подлежат определению при периодических испытаниях, но не реже одного раза в 15 суток.
Для неотложных работ при отрицательных температурах рекомендуется использовать холодные складируемые асфальтобетонные смеси, приготовленные на жидком модифицированном вяжущем (жидких битумно- полимерных вяжущих на основе полимеров типа СБС или жидких модифицированных битумах), т.к. указанные смеси обладают улучшенными технологическими показателями и низкой слёживаемостью, что позволяет их использовать при температуре воздуха до минус 10 оС.
Технология приготовления жидких битумно-полимерных вяжущих на основе полимеров типа СБС приведена в приложении Б настоящего ОДМ.
Физико-механические характеристики щебня и песка, предназначенного для приготовления холодных складируемых асфальтобетонных смесей с использованием жидкого модифицированного вяжущего, должны соответствовать требованиям указанных в ПНСТ 362-2019 [1] для холодных смесей 1 марки.
Рекомендуемое водонасыщение холодного асфальтобетона, приготовленного на жидких битумно-полимерных вяжущих на основе полимеров типа СБС - от 4 % до 9 % по объему.
Объем пустот в минеральном заполнителе асфальтобетонов из холодных смесей, приготовленных на жидких битумно-полимерных вяжущих на основе полимеров типа СБС - не более 20 %.
Холодные асфальтобетонные смеси, приготовленные как на жидких битумах, так и на жидких битумно-полимерных вяжущих на основе полимеров типа СБС, должны выдерживать испытание на сцепление вяжущих с поверхностью минеральной части по ГОСТ Р 58406.2-2020.
Однородность холодных специальных асфальтобетонных смесей, приготовленных как на жидких битумах, так и на жидких битумно-полимерных вяжущих на основе полимеров типа СБС, оценивают коэффициентом вариации водонасыщения. Рекомендуемое значение коэффициента вариации - не более 0,15.
Холодные смеси в зависимости от значения суммарной удельной эффективной активности естественных радионуклидов Аэфф, определяемой по ГОСТ 30108, в применяемых материалах используют при:
- Аэфф до 740 Бк/кг – для неотложных работ без ограничений;
- Аэфф свыше 740 до 1500 Бк/кг – для неотложных работ вне населенных пунктов и зон перспективной застройки.
Физико-механические свойства холодных асфальтобетонных смесей определяют по образцам, приготовленным и испытанным в соответствии с ПНСТ 362-2019 [1].
Рекомендуемые свойства холодных складируемых многощебенистых асфальтобетонных смесей
Ремонтные складируемые многощебенистые асфальтобетонные смеси на основе жидких органических вяжущих или гелеобразных битумных вяжущих (АХРС) применяют в сухую погоду для неотложных работ при температурах до минус 10 оС.
Температурные условия выполнения неотложных работ могут быть уточнены по результатам определения показателя удобоукладываемости холодных складируемых многощебенистых смесей согласно методики, приведенной в приложении А настоящего ОДМ.
Отличительная особенность асфальтобетонных холодных складируемых многощебенистых смесей заключается в повышенном содержании щебеночной составляющей в минеральной части, что в сочетании с низким содержанием мелких частиц (0,063 мм и менее) обеспечивает низкую слёживаемость и хорошую удобоукладываемость при пониженных температурах воздуха.
Зерновой состав минеральной части холодных многощебенистых асфальтобетонных смесей (АХРС)для неотложных работ должен соответствовать требованиям, установленным в ПНСТ 362-2019 [1].
Свойства минеральных материалов при приготовлении холодных складируемых многощебенистых смесей принимают в соответствии с требованиями ПНСТ 362-2019[1].
В качестве органических вяжущих для приготовления многощебенистых холодных складируемых битумоминеральных смесей применяют жидкие дорожные битумы - по ГОСТ11955 и модифицированные или гелеобразные жидкие битумы.
Рекомендуемые физико-механические показатели многощебенистых холодных смесей для неотложных работ в зависимости от вида используемого органического вяжущего приведены в таблице 4.
Таблица 4 — Физико-механические показатели многощебенистых ремонтных холодных асфальтобетонных смесей
Характеристики холодных специальных органоминеральных смесй на основе битумных эмульсий
Складируемые специальные органоминеральные смеси на основе битумных эмульсий используют для неотложных работ при температурах до минус 10°С. Допускается при положительных температурах выполнять работы на покрытии, находящемся во влажном состоянии.
При неотложных работах с применением складируемых органоминеральных смесей на основе битумных эмульсий рекомендуемая площадь выбоин – до 1,0 м2, а их глубина – до 10 см.
Температурные условия выполнения неотложных работ могут быть уточнены по результатам определения показателя удобоукладываемости холодных и специальных органоминеральных смесей согласно методики, приведенной в приложении А настоящего ОДМ.
Рекомендуемый зерновой состав минеральной части складируемых ремонтных органоминеральных смесей на основе битумныхэмульсий приведен в таблице5.
Таблица 5 – Гранулометрический состав минеральной части специальных органоминеральных смесей на основе битумных эмульсий
Для приготовления холодных специальных органоминеральных смесей на основе битумных эмульсий применяют среднераспадающиеся битумные эмульсии классовЭБК-2 по ГОСТ Р 52128и эмульсии ЭБДК С по ГОСТ Р 55420, приготовленные с использованием жидкого битума СГ 70/130. Рекомендуемое содержание остаточного вяжущего в холодных складируемых органоминеральных смесях ОМСЭ составляет от 4,0% до 5,0 %.
Эмульсии, используемые для приготовления специальных органоминеральных смесей должны выдерживать испытание на адгезию. Для повышения водоустойчивости пленки вяжущего в качестве активных добавок к органическим вяжущим применяют поверхностно – активные вещества (ПАВ) или продукты, содержащие ПАВ и соответствующие требованиям действующих нормативных документов.
Для приготовления специальных органоминеральных смесей на основе битумных эмульсий необходимо использовать чистую, без посторонних примесей воду с жесткостью не более 8 мг - экв/л.
Физико-механические показатели холодных специальных органоминеральных смесей подразделяют на основные и дополнительные.
Рекомендуемые физико-механические показатели холодных специальных органоминеральных смесей на основе битумных эмульсий приведены в таблице 6.
Эмульсии, используемые для приготовления специальных органоминеральных смесей должны выдерживать испытание на адгезию. Для повышения водоустойчивости пленки вяжущего в качестве активных добавок к органическим вяжущим применяют поверхностно – активные вещества (ПАВ) или продукты, содержащие ПАВ и соответствующие требованиям действующих нормативных документов.
Для приготовления специальных органоминеральных смесей на основе битумных эмульсий необходимо использовать чистую, без посторонних примесей воду с жесткостью не более 8 мг - экв/л.
Физико-механические показатели холодных специальных органоминеральных смесей подразделяют на основные и дополнительные.
Рекомендуемые физико-механические показатели холодных специальных органоминеральных смесей на основе битумных эмульсий приведены в таблице 6.
Таблица 6 – Физико-механические показатели холодных специальных органоминеральных смесей на основе битумных эмульсий
Физико-механические свойства холодных специальных органоминеральных смесей определяют по образцам, приготовленным и испытанным в соответствии с ПНСТ 362-2019 [1].
Для проверки качества специальных органоминеральных смесей требованиям настоящего стандарта проводят приемо-сдаточные и периодические испытания.
При приемо-сдаточных испытаниях смеси определяют следующие показатели:
-гранулометрический состав;
-водонасыщение;
-набухание;
-предел прочности при непрямом растяжении;
-слеживаемость;
При периодических испытаниях смеси определяют следующие показатели:
-гранулометрический состав;
-водонасыщение;
-набухание;
-слеживаемость;
-предел прочности при непрямом растяжении;
-коэффициент водостойкости
-разрушающая нагрузка по Маршаллу;
-деформация по Маршаллу;
- сопротивление течению по Маршаллу.
Дополнительные показатели определяют при периодических испытаниях, если это предусмотрено проектной документацией и контрактами.
Свойства горячих асфальтобетонных смесей
Горячие асфальтобетонные смеси по ГОСТ Р 58406.2 используются в сухую погоду для неотложных работ при температурах не менее 15 0С. Литые смеси по ГОСТ Р 54401 используют в сухую погоду при температуре окружающего воздуха не ниже минус 10 0С. Допускается литыми смесями по ГОСТ Р 54401 выполнять неотложные работы по устранению дефектов покрытий, находящихся во влажном состоянии.
Свойства горячих смесей, применяемых для неотложных работ, должны соответствовать ГОСТ Р 58406.2, литых смесей - ГОСТ Р 54401.
Зерновые составы минеральной части литых асфальтобетонных смесей, используемых для неотложных работ, должны соответствовать ГОСТ Р 54401.
Для приготовления литых асфальтобетонных смесей используют органические вяжущие в соответствии с требованиями ГОСТ Р 54401,пункт 5.3.1.
Показатели физико-механических свойств литых смесей должны соответствовать требованиям, установленным ГОСТ Р 54401 в зависимости от конкретного типа смеси и типа транспортной нагрузки.
Свойства материалов для технологии ямочного ремонта методом пневмонабрызга
При выполнении работ используют битумную эмульсию ЭБК-2 по ГОСТ Р 52128 или ЭБДК С по ГОСТР 55420 с содержанием вяжущего (62±2 )% и щебень широкой фракции от 4 до 8 мм по ГОСТ 32703.
Щебень должен иметь марку по дробимости не менее М 1000, показатель морозостойкости не менее F 100, марку по износу И 3, содержание пылевидных и глинистых частиц не более 0,5 % и содержание зерен пластинчатой (лещадной) и игловатой формы не более 20 %. Рекомендуется использовать предварительно помытый щебень с влажностью не более 0,7 %.
Максимальная глубина ремонтируемой выбоины - 10 см. При глубине выбоины более 5 см неотложные работы выполняют двумя последовательно укладываемыми слоями.
Для проверки качества специальных органоминеральных смесей требованиям настоящего стандарта проводят приемо-сдаточные и периодические испытания.
При приемо-сдаточных испытаниях смеси определяют следующие показатели:
-гранулометрический состав;
-водонасыщение;
-набухание;
-предел прочности при непрямом растяжении;
-слеживаемость;
При периодических испытаниях смеси определяют следующие показатели:
-гранулометрический состав;
-водонасыщение;
-набухание;
-слеживаемость;
-предел прочности при непрямом растяжении;
-коэффициент водостойкости
-разрушающая нагрузка по Маршаллу;
-деформация по Маршаллу;
- сопротивление течению по Маршаллу.
Дополнительные показатели определяют при периодических испытаниях, если это предусмотрено проектной документацией и контрактами.
Свойства горячих асфальтобетонных смесей
Горячие асфальтобетонные смеси по ГОСТ Р 58406.2 используются в сухую погоду для неотложных работ при температурах не менее 15 0С. Литые смеси по ГОСТ Р 54401 используют в сухую погоду при температуре окружающего воздуха не ниже минус 10 0С. Допускается литыми смесями по ГОСТ Р 54401 выполнять неотложные работы по устранению дефектов покрытий, находящихся во влажном состоянии.
Свойства горячих смесей, применяемых для неотложных работ, должны соответствовать ГОСТ Р 58406.2, литых смесей - ГОСТ Р 54401.
Зерновые составы минеральной части литых асфальтобетонных смесей, используемых для неотложных работ, должны соответствовать ГОСТ Р 54401.
Для приготовления литых асфальтобетонных смесей используют органические вяжущие в соответствии с требованиями ГОСТ Р 54401,пункт 5.3.1.
Показатели физико-механических свойств литых смесей должны соответствовать требованиям, установленным ГОСТ Р 54401 в зависимости от конкретного типа смеси и типа транспортной нагрузки.
Свойства материалов для технологии ямочного ремонта методом пневмонабрызга
При выполнении работ используют битумную эмульсию ЭБК-2 по ГОСТ Р 52128 или ЭБДК С по ГОСТР 55420 с содержанием вяжущего (62±2 )% и щебень широкой фракции от 4 до 8 мм по ГОСТ 32703.
Щебень должен иметь марку по дробимости не менее М 1000, показатель морозостойкости не менее F 100, марку по износу И 3, содержание пылевидных и глинистых частиц не более 0,5 % и содержание зерен пластинчатой (лещадной) и игловатой формы не более 20 %. Рекомендуется использовать предварительно помытый щебень с влажностью не более 0,7 %.
Максимальная глубина ремонтируемой выбоины - 10 см. При глубине выбоины более 5 см неотложные работы выполняют двумя последовательно укладываемыми слоями.
